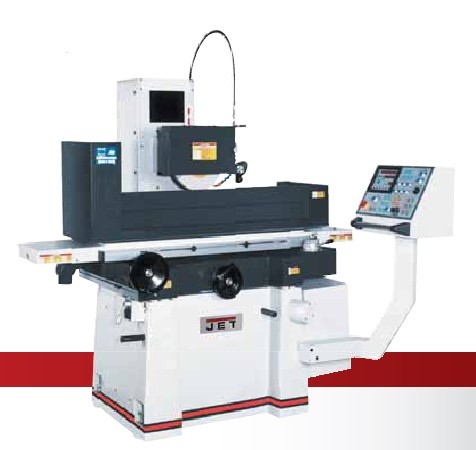

Плоскошлифовальные станки JPSG-0618ASD, JPSG-1224ASD, JPSG-1640ASD
Описание
- Серия станков с полностью автоматическим перемещением по 3 координатам (X, Y, Z), шаговый двигатель вертикальной подачи (опускания) шпинделя и двигатель ускоренного перемещения шпинделя вверх/вниз.
- Вертикальное перемещение шпинделя осуществляется в двух режимах: ускоренное вверх/вниз и микроподача вниз.
- На дисплее отображается положение по оси Y, показывающее действительное положение шпинделя. Цифровой дисплей для установки начала отсчета, величина чернового шлифования, начальная точка для чистового шлифования (значение подачи чистового шлифования), заданная координата, точка подъема, периодичность выхаживания, выхаживание.
- Поперечное перемещение стола осуществляется серводвигателем постоянного тока. Регулируется шаг подачи и непрерывная врезная подача шлифования.
- Скорость выхаживания шлифовального круга регулируется на пульте управления.
Комплектация
- Электромагнитный стол
- Шлифовальный круг с фланцами и съемником
- Балансировочный стенд с оправкой
- Автоматическая система смазки
- Система подвода СОЖ с магнитным сепаратором
- Алмазный карандаш для правки круга
- Поперечная подача на ШВП
- Лампа местного освещения
- Защитный экран
- Регулировочные опоры
Технические характеристики
|
Модель |
JPSG-0618ASD |
JPSG-1224ASD |
JPSG-1640ASD |
|
Артикул 380В |
50000975T |
50000980T |
|
|
Размер стола |
152 х 460 мм |
300 х 600 мм |
406 х 1020 мм |
|
Макс. длина продольного шлифования |
480 мм |
600 мм |
1020 мм |
|
Макс. длина поперечного шлифования |
168 мм |
330 мм |
410 мм |
|
Макс. расстояние ось шпинделя-стол |
460 мм |
585 мм |
630 мм |
|
Размер электромагнитного стола |
150 х 450 мм |
300 х 600 мм |
400 х 1000 мм |
|
ПРОДОЛЬНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА |
|
|
|
|
- гидроцилиндр |
480 мм |
650 мм |
1060 мм |
|
- вручную |
510 мм |
730 мм |
1100 мм |
|
Скорость перемещения стола, плавно |
5-23 м/мин |
5-20 м/мин |
5-20 м/мин |
|
ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА |
|
|
|
|
Автоматическое поперечное перемещение |
1-10 мм |
1-19 мм |
1-25 мм |
|
Автоматическая постоянная скорость подачи |
-- |
20-320 мм/мин |
20-320 мм/мин |
|
Макс. автоматическое поперечное перемещение |
180 мм |
310 мм |
430 мм |
|
Макс. ручное поперечное перемещение |
195 мм |
310 мм |
430 мм |
|
Макс. ручное поперечное перемещение |
195 мм |
340 мм |
460 мм |
|
Поперечный ход стола за оборот маховика |
5 мм |
5 мм |
5 мм |
|
Цена деления нониуса поперечного перемещения |
0,02 мм |
0,02 мм |
0,02 мм |
|
ВЕРТИКАЛЬНОЕ ПЕРЕМЕЩЕНИЕ ШПИНДЕЛЯ |
|
|
|
|
Автоматическая подача |
0,001-0,05 мм |
0,001-0,05 мм |
0,001-0,05 мм |
|
Шаг автоматической подачи |
0,001 мм |
0,001 мм |
0,001 мм |
|
Ускоренное перемещение |
250 мм/мин |
150 мм/мин |
150 мм/мин |
|
Минимальное ускоренное перемещение |
6 мм/мин |
6 мм/мин |
6 мм/мин |
|
ШПИНДЕЛЬ |
|
|
|
|
Перемещение за оборот маховика |
1 мм |
1 мм |
1 мм |
|
Цена деления нониуса вертикального перемещения |
0,005 мм |
0,005 мм |
0,005 мм |
|
Частота вращения шпинделя |
2850 об/мин |
1450 об/мин |
1450 об/мин |
|
Диаметр шлифовального круга |
203 мм |
304 мм |
355 мм |
|
Ширина шлифовального круга |
12,7 мм, макс.19 |
31,75 мм |
50 мм |
|
Отверстие шлифовального круга |
31,75 мм |
76,2 мм |
127 мм |
|
шлифовального круга 31,75 мм 76,2 мм 127 мм |
|
|
|
|
МОЩНОСТЬ |
|
|
|
|
Шпиндель S1100% |
1,5 кВт |
3,75 кВт |
3,75 кВт |
|
Гидростанция |
0,75 кВт |
1,5 кВт |
2,25 кВт |
|
Двигатель поперечной подачи |
0,04 кВт |
0,08 кВт |
0,08 кВт |
|
Мощность двигателя перемещения суппорта |
0,04 кВт |
0,08 кВт |
0,08 кВт |
|
Мощность общая |
3,0 кВт |
6,2 кВт |
6,37 кВт |
|
Габаритные размеры (ДхШхВ) |
1810 х 1135 х 1660 мм |
2700 х 1600 х 1850 мм |
4020 х 2200 х 2050 мм |
|
Масса |
850 кг |
1990 кг |
4000 кг |
