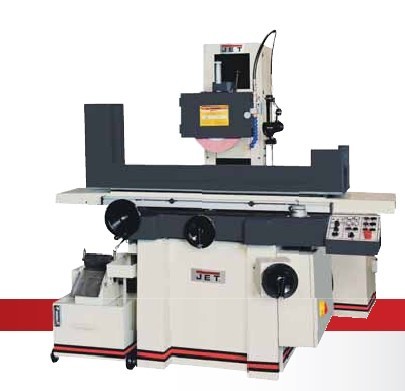

Плоскошлифовальные станки JPSG-1020AH, JPSG-1224AH, JPSG-1640 AH
Описание
- Станина станка отлита из высококачественного чугуна с толстыми стенками и усиленными рёбрами жёсткости, обеспечивающими высокую жёсткость конструкции станка и снижение вибрации
- База, направляющие, стол и стойка изготовлены из высококачественного чугуна
- Автоматизированные операции по 2-м координатам
- Ускоренное вертикальное перемещение шпинделя
- 4 шпиндельных подшипника (7 класс) для работы с высокой точностью
- Автоматическая система смазки с индикатором минимального уровня масла
- Удобный пульт управления с размещенными на нем кнопками и переключателями
Комплектация
- Электромагнитный стол
- Система подвода СОЖ и система охлаждения
- Гидромотор и насос
- Балансировочное кольцо
- Лампа местного освещения
- Балансировочная оправка
- Шлифовальный круг
- Фланцы шлифовального круга
- Алмазный карандаш для правки круга
- Ступенчатые блоки
- Съемник шлифовального круга
Технические характеристики
|
Модель |
JPSG-1020AH |
JPSG-1224AH |
JPSG-1640AH |
|
Артикул 380В |
ITA3A1020 |
ITA3A1224 |
ITA3A1224 |
|
Размер стола |
254 х 508 мм |
300 х 600 мм |
400 х 1020 мм |
|
Макс. длина продольного шлифования |
520 мм |
600 мм |
1020 мм |
|
Макс. длина поперечного шлифования |
280 мм |
300 мм |
410 мм |
|
Макс. расстояние ось шпинделя-стол |
500 мм |
585 мм |
630 мм |
|
Размер электромагнитного стола |
250 х 500 мм |
300 х 600 мм |
400 х 1000 мм |
|
ПРОДОЛЬНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА |
|
|
|
|
- гидроцилиндр |
580 мм |
650 мм |
1060 мм |
|
- вручную |
620 мм |
730 мм |
1100 мм |
|
Скорость перемещения стола, плавно |
5-20 м/мин |
5-20 м/мин |
5-20 м/мин |
|
ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА |
|
|
|
|
Автоматическое поперечное перемещение |
1-13 мм |
1-19 мм |
1-25 мм |
|
Макс. автоматическое поперечное перемещение |
270 мм |
310 мм |
430 мм |
|
Макс. ручное поперечное перемещение |
300 мм |
340 мм |
460 мм |
|
Поперечный ход стола за оборот маховика |
5 мм |
5 мм |
5 мм |
|
Цена деления нониуса поперечного перемещения |
0,02 мм |
0,02 мм |
0,02 мм |
|
ВЕРТИКАЛЬНОЕ ПЕРЕМЕЩЕНИЕ ШПИНДЕЛЯ |
|
|
|
|
Цена деления нониуса |
0,001 мм |
0,001 мм |
0,001 мм |
|
Ускоренное перемещение |
150 мм/мин |
150 мм/мин |
150 мм/мин |
|
ШПИНДЕЛЬ |
|
|
|
|
Перемещение шпинделя за оборот маховика |
1 мм |
1 мм |
1 мм |
|
Цена деления нониуса вертик. перемещения |
0,005 мм |
0,005 мм |
0,005 мм |
|
Частота вращения шпинделя |
2850 об/мин |
1450 об/мин |
1450 об/мин |
|
Диаметр шлифовального круга |
203 мм |
304 мм |
355 мм |
|
Ширина шлифовального круга |
19 мм, max 25 мм |
31,75 мм |
50 мм |
|
Отверстие шлифовального круга |
31,75 мм |
76,2 мм |
127 мм |
|
МОЩНОСТЬ |
|
|
|
|
Шпиндель, S1 100% |
2,25 кВт |
3,75 кВт |
3,75 кВт |
|
Гидростанция |
1,5 кВт |
1,5 кВт |
2,25 кВт |
|
Двигатель поперечной подачи |
0,08 кВт |
0,08 кВт |
0,08 кВт |
|
Двигатель перемещения суппорта |
0,08 кВт |
0,08 кВт |
0,2 кВт |
|
Мощность общая |
4,12 кВт |
6,2 кВт |
6,4 кВт |
|
Габаритные размеры (ДхШхВ) |
2480 х 1450 х 1750 мм |
2700 х 1600 х 1850 мм |
4020 х 2200 х 2050 мм |
|
Масса |
1810 кг |
1990 кг |
4000 кг |
