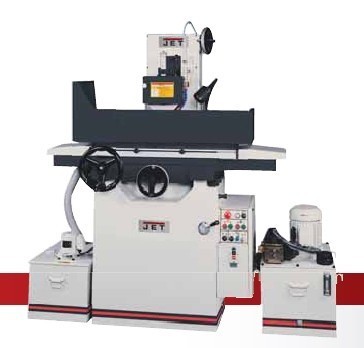

Плоскошлифовальный станок JPSG-0618H
Плоскошлифовальный станок - описание
- Шпиндель плоскош опирается на сдвоенный радиально-упорный шариковый подшипник и однорядный роликовый подшипник, установленные с предварительным натягом, и приводится в действие при помощи V-образного ремня от двигателя 1,5 кВт, что позволяет выполнять точные операции шлифования
- Суппорт и стол станка установлены на точных, отшабренных вручную двойных V-образных направляющих и плоских направляющих с покрытием антифрикционным материалом «TURCITE-B». Эти направляющие имеют каналы автоматической системы смазки направляющих предназначенных для предотвращения их износа, сохранения точности на более длительный срок и снижения вибрации
- Станина станка отлита из высококачественного чугуна с толстыми стенками и усиленными рёбрами жёсткости, обеспечивающими высокую жёсткость конструкции станка и снижение вибрации
- Увеличенная колонна и станина создают высокую стабильность и жёсткость. Высота колонны от поверхности стола до оси шпинделя увеличена до 460 мм
- Автоматическая система смазки установлена в стандартном исполнении, обеспечивает достаточную смазку ходового винта и направляющих для более длительного срока службы
- Поперечное перемещение стола осуществляется двигателем для более точного шага подачи
Комплектация
- Электромагнитный стол
- Шлифовальный круг с фланцами и съёмником
- Балансировочный стенд с оправкой
- Автоматическая система смазки
- Система подвода СОЖ с магнитным сепаратором
- Алмазный карандаш для правки круга
- Поперечная подача на ШВП
- Лампа местного освещения
- Защитный экран
- Регулировочные опоры
Технические характеристики
|
Модель |
JPSG-0618H |
|
Артикул (380 В) |
ITA2A0618 |
|
Размер стола |
152х460 мм |
|
Макс. длина продольного шлифования |
480 мм |
|
Макс. длина поперечного шлифования |
168 мм |
|
Макс. расстояние ось шпинделя-стол |
460 мм |
|
Размер электромагнитного стола |
150х450 мм |
|
ПРОДОЛЬНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА |
|
|
- гидроцилиндр |
480 мм |
|
- вручную |
510 мм |
|
Скорость перемещения стола, плавно |
5-23 м/мин |
|
ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА |
|
|
Автоматическое поперечное перемещение |
1-10 мм |
|
Макс. автоматическое поперечное перемещение |
180 мм |
|
Макс. ручное поперечное перемещение |
195 мм |
|
Поперечный ход стола за оборот маховика |
5 мм |
|
Цена деления нониуса поперечного перемещения |
0,02 мм |
|
ВЕРТИКАЛЬНОЕ ПЕРЕМЕЩЕНИЕ ШПИНДЕЛЯ |
|
|
Автоматическая подача |
- |
|
Шаг автоматической подачи |
- |
|
Ускоренное перемещение |
- |
|
Минимальное ускоренное перемещение |
- |
|
ШПИНДЕЛЬ |
|
|
Перемещение шпинделя за оборот маховика |
1 мм |
|
Цена деления нониуса вертикального перемещения |
0,005 мм |
|
Частота вращения шпинделя |
2850 об/мин |
|
Диаметр шлифовального круга |
203 мм |
|
Ширина шлифовального круга |
12,7 мм, макс.19 мм |
|
Отверстие шлифовального круга |
31,75 мм |
|
МОЩНОСТЬ |
|
|
Шпиндел |
1,5 / S1 100% |
|
Гидростанция |
0,75 кВт |
|
Двигатель поперечной подачи |
0,04 кВт |
|
Мощность двигателя перемещения суппорта |
0,04 кВт |
|
Мощность общая |
2,25 кВт |
|
Габаритные размеры (ДхШхВ) |
1810х1135х1660 мм |
|
Масса |
820 кг |
