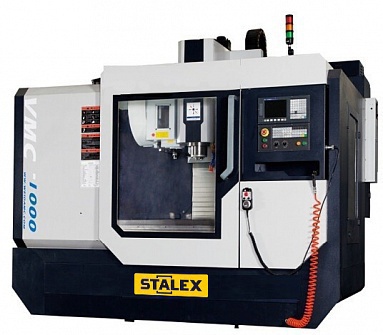

Обрабатывающий центр с ЧПУ STALEX VMC1000F CNC
Стандартная комплектация
- Система ЧПУ: Fanuc 0i MATE MD
- Инструментальный магазин на 24 позиции
- Подшипники FAG(Германия)
- Шпиндель с ременной передачей(Fanuc)
- Кабинетная защита зоны обработки
- Автоматическая централизованная система смазки
- Мульти режимный маховик ручного управления перемещениями
- Пистолет для обдува сжатым воздухом
- Лампа освещения рабочей зоны
- Сигнальный фонарь указания режимов работы
- Регулируемые установочные опоры
4-я ось с поворотным столом и задней бабкой по запросу
Особенности
- Направляющие по осям X, Y, Z (Hiwin Тайвань)) рассчитаны на работу при больших нагрузках
- Подшипники FAG(Германия)
- Инструментальный магазин барабанного типа на 24 позиции(Тайвань)
- Шпиндель оснащен системой продува
- Жесткая конструкция станка для защиты от вибраций
- Кабинетная защита
- Автоматическая система подвода СОЖ
- Автоматическая система смазки
- СE стандарт
- ШВП Hiwin(Тайвань)
Технические характеристики
STALEX VMC-1000 F CNC | |
Размеры стола, мм |
1100х600 |
Макс. перемещения XxYxZ, мм |
1000х600х550 |
Мощность шпинделя потребляемая, кВт |
11 |
Мощность исходящая, кВт |
7,5 |
Частота вращения шпинделя, об/мин |
60-8000 |
Конус шпинделя |
BT-40 |
Макс. Крутящий момент шпинделя, Nm |
48/70 |
Кол-во позиций инструментального магазина |
24 |
Смена инструмента |
Пневматическая |
Макс. размеры инструмента Ø, мм/мм |
150х300 |
Макс. масса инструмента, кг |
7/8 |
Точность позиционирования, мм |
0,012 |
Повторяемость X/Y/Z, (ISO) мм |
0,006 |
Т-образные пазы, размер, мм/кол-во |
18х5 |
Расстояние между пазами, мм |
115 |
Макс. нагрузка на стол, кг |
600 |
Вид коробки подач |
Без коробки |
Тип привода |
Ременный |
Расстояние шпиндель-стол, мм |
150-700 |
Смена инструмента |
Пневмо(0,5 Мпа) |
Расстояние шпиндель-стойка, мм |
660 |
Ускоренное перемещение: |
|
Ускоренное перемещение стола по X/Y/Z м/мин |
30/30/24(линейные направляющие) 24/24/18(закрытые направляющие) |
Мощность осевых моторов по X/Y/Z, кВт |
3,9/4,5/4,5 |
X,Y,Z момент двигателя, Nm |
22 |
Повторяемость по X, Y, Z, мм |
±0,003 |
Скорость подачи, м/мин |
10 |
Количество инструмента |
24 |
Тип магазина |
Барабан |
Время смены инструмента, сек |
7 |
Минимальная погрешность входа, мм |
0,001 |
Габаритные размеры ДхШхВ, мм |
2830х2276х2560 |
Масса, кг |
6 100 |
