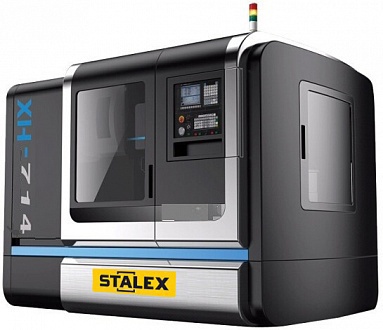

Обрабатывающий центр с ЧПУ STALEX XH714 F CNC
Стандартная комплектация
- Система ЧПУ: Fanuc 0i Mate-MD
- Инструментальный магазин на 16 позиций(Тайвань);
- Шпиндель с ременной передачей (Fanuc)
- Кабинетная защита зоны обработки
- Линейные направляющие(Тайвань)
- Пневматика(Тайвань)
- ШВП по трем осям(Тайвань)
- Сервомоторы по осям(Fanuc)
- Электрические компоненты (Schneider)
- Автоматическая централизованная система смазки
- Мульти режимный маховик ручного управления перемещениями
- Пистолет для обдува сжатым воздухом
- Лампа освещения рабочей зоны
- Сигнальный фонарь указания режимов работы
- Регулируемые установочные опоры
4-я ось с поворотным столом и задней бабкой - по запросу
Особенности
- Инструментальный магазин на 16 позиций(Тайвань)
- Подшипники FAG (Германия)
- Направляющие линейные HIWIN(Тайвань)
- ШВП –HIWIN(Тайвань)
- Конус шпинделя BT40(Тайвань)
- Кабинетная защита
- Автоматическая система подвода СОЖ
- Автоматическая система смазки
Технические характеристики
| STALEX XH714 F CNC | |
| Система ЧПУ | Fanuc 0i Mate MD |
| Размеры стола, мм | 920х400 |
| Макс. перемещения X/Y/Z, мм | 700х400х500 |
| Мощность, потребляемая/исходящая кВт | 7,0 /5,5 (сервомотор) |
| Мощность насоса помпы СОЖ, Вт | 370 |
| Емкость бака СОЖ, л | 100 |
| Частота вращения шпинделя, об/мин | 40-6 000 |
| Макс. вращающий момент шпинделя, Nm | 35/48 |
| Конус шпинделя | BT-40 |
| Вид коробки подач | Без коробки |
| Кол-во инструментов в магазине | 16 |
| Тип инструментального магазина | Барабанный |
| Время смены инструмента, сек. | 7 |
| Минимальная погрешность входа, мм | 0,001 |
| Диаметр ШВП, мм | 32 |
| Т-образный паз, мм | 3/14/120 |
| Точность позиционирования/повторяемость, мм | ±0,005/±0,003 |
| Тип привода | Ременный |
| Смена инструмента | Пневмо (0,5 Мпа) |
| Макс. размер инструмента Ø, мм | 120х200 |
| Макс. вес инструмента, кг | 6 |
| Макс. нагрузка на стол, кг | 400 |
| Расстояние шпиндель-стол, мм | 100-600 |
| Расстояние шпиндель-стойка, мм | 510 |
| Ускоренное перемещение, м/мин X/Y/Z | 30/30/18 |
| Скорость рабочей подачи, мм/мин | 1-10000 |
| Мощность двигателей осевых подач, кВт | 1,88/1,88/3,9 |
| Габаритные размеры ДхШхВ, мм | 2180х2100х2350 |
| Масса, кг | 3 450 |
