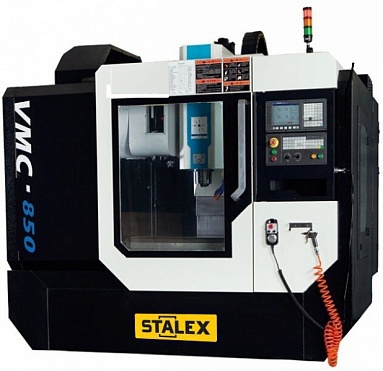

Обрабатывающий центр с ЧПУ STALEX VMC850В F CNC
Стандартная комплектация
- Система ЧПУ: Fanuc 0i MATE MD
- Инструментальный магазин на 16 позиции
- Шпиндель с ременной передачей(Fanuc)
- Кабинетная защита зоны обработки
- Автоматическая централизованная система смазки
- Мульти режимный маховик ручного управления перемещениями
- Пистолет для обдува сжатым воздухом
- Лампа освещения рабочей зоны
- Сигнальный фонарь указания режимов работы
- Регулируемые установочные опоры
4-я ось с поворотным столом и задней бабкой по запросу
Особенности
- Направляющие по осям X, Y, Z (Hiwin Тайвань)) рассчитаны на работу при больших нагрузках
- Подшипники FAG(Германия)
- Инструментальный магазин барабанного типа на 16 позиции(Тайвань)
- Шпиндель оснащен системой продува
- Жесткая конструкция станка для защиты от вибраций
- Кабинетная защита
- Автоматическая система подвода СОЖ
- Автоматическая система смазки
- СE стандарт
- ШВП Hiwin(Тайвань)
Технические характеристики
| STALEX VMC-850B F CNC | |
|
Размеры стола, мм |
1100х500 |
|
Макс. перемещения XxYxZ, мм |
850х500х500 |
|
Мощность шпинделя потребляемая, кВт |
11 |
|
Мощность исходящая, кВт |
7,5 |
|
Частота вращения шпинделя, об/мин |
40-8000 |
|
Конус шпинделя |
BT-40 |
|
Макс. Крутящий момент шпинделя, Nm |
48/70 |
|
Кол-во позиций инструментального магазина |
16 |
|
Смена инструмента |
Пневматическая |
|
Макс. размеры инструмента Ø, мм/мм |
Ø130х300 |
|
Макс. масса инструмента, кг |
7/8 |
|
Точность позиционирования, мм |
0,015 |
|
Повторяемость X/Y/Z, (ISO) мм |
0,006 |
|
Т-образные пазы, размер, мм/кол-во |
18х5 |
|
Расстояние между пазами, мм |
100 |
|
Макс. нагрузка на стол, кг |
500 |
|
Вид коробки подач |
Без коробки |
|
Тип привода |
Ременный |
|
Расстояние шпиндель-стол, мм |
150-650 |
|
Смена инструмента |
Пневмо(0,5 Мпа) |
|
Расстояние шпиндель-стойка, мм |
560 |
|
Ускоренное перемещение: |
|
|
Ускоренное перемещение стола по X/Y/Z м/мин |
30/30/24 |
|
Мощность осевых моторов по X/Y/Z, кВт |
2,5 |
|
X,Y,Z момент двигателя, Nm |
26,3 |
|
Повторяемость по X, Y, Z, мм |
±0,003 |
|
Скорость подачи, м/мин |
10 |
|
Количество инструмента |
16 |
|
Тип магазина |
Зонтик |
|
Время смены инструмента, сек |
7 |
|
Минимальная погрешность входа, мм |
0,001 |
|
Габаритные размеры ДхШхВ, мм |
2500х2600х2300 |
|
Масса, кг |
5 300 |
