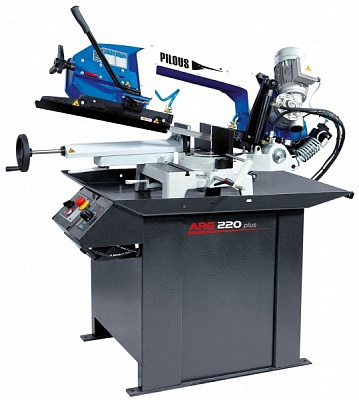

Станок ленточнопильный ручной с гидроразгрузкой Pilous ARG 220 Plus

Описание

На станках с гидроразгрузкой процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется в ручную. Усилие подачи регулируется при помощи установленной на станке системы гидроразгрузки. Она же обеспечивает стопорение рамы в верхней точке. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор. В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станки Pilous имеют максимальную точность пропила и продолжительный срок службы.

Основные элементы

• Литая чугунная рама гарантирует жесткость станка и гасит вибрации, литье корпуса рам выполнено с полыми карманами, проходящими по всей длине рамы, что позволило добиться большей жесткости рамы и повышения точности реза, что в свою очередь обеспечивает долгий срок службы станка
• Опускание и подъем рамы осуществляется под собственным весом, закрытая (замкнутая) система гидроразгрузки не требующая обязательного или дополнительного обслуживания
• Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером
• Плавная регулировка скорости опускания рамы (подвод и рабочий ход)
• Массивные быстрозажимные тиски для простого и надежного крепления заготовки
• Станция охлаждения, обеспечивает подачу СОЖ, расположена внутренней полости станка.
• Конструкция поворотного устройства и рамы моделей позволяет резать заготовки больших размеров как перпендикулярно, так и под заданным углом.
• Высокая точность пропила благодаря наличию твердосплавных направляющих с трех сторон ленточной пилы
• Для обеспечения максимальной жесткости всей конструкции, пильная рама установлена на поворотном столе в массивных подшипниковых опорах с радиально упорными роликовыми подшипниками
• Точная заводская регулировка преднатяга подшипников, гарантирует жесткость и точность работы. Бесшумный главный привод за счет оснащения электродвигателем с червячным редуктором, не требующим технического обслуживания
• Использование в станке шкивов большого диаметра и трехсторонних твердосплавных направляющих пилы увеличивает многократно стойкость инструмента и точность распила
• Упрощен процесс замены ленточной пилы, достаточно открыть защитный кожух рамы и зафиксировать его в поднятом состоянии
• Система контроля натяжения полотна и автоматическое отключение в случае разрыва, индикатором натяжения служат тарельчатые шайбы, натягивать моховик нужно до тех пор, пока тарельчатые шайбы не сомкнуться (между ними не должно оставаться просветов)
• Удобное и простое управление станком с эргономичной панели, закрепленной на тумбе станка.

Кроме того, запуск станка производится без обязательных пусконаладочных работ, все лишь необходимо подключить станок к сети и залить СОЖ.

Ленточное полотно

• Движение ленты осуществляется через мотор-редуктор в 2-х режимах (40 или 80 м/мин)

Процесс пиления

• Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
• Регулировка угла поворота вдоль шкалы
• Регулируемая подача СОЖ в зону резания

Дополнительные опции

• Прижимы для пакетной резки
• Биметаллические или твердосплавные ленточные пилы.
• Эмульсия (СОЖ)
• Рольганги приемные и подающие длиной от 1.5 до 6 м.

Технические характеристики

	ARG 220 Plus
Потребляемая мощность мотора	400 В, 50 Гц 0,9/1,4 кВт
Мотор помпы	400 В, 50 Гц 0,05 кВт
Скорость резания	40 – 80 м/мин
Рабочая зона	90	45 л	45	60
	220	155	175	110
	220	135	160	80
	270 x 150	175 x 65	170 x 135	110 x 80
Угол разворота рамы
Габариты ленты	2600х27х0.9
Диаметр шкивов	300 мм
Высота стола	900 мм.
Масло гидравлики	Гидравлическое масло PARAMOL HM 46
Объем бака СОЖ	Приблизительно 15 л.
Габариты станка	1400х660х1400
Вес станка	250 кг.
