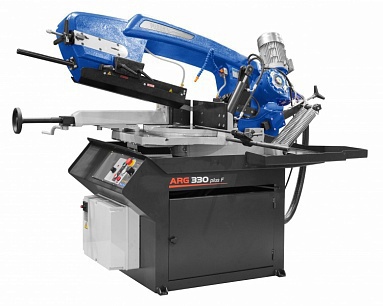

Станок ленточнопильный ручной с гидроразгрузкой Pilous ARG 330 Plus F

Описание

Совершенно новая технология литья пильной рамы и обновленный уникальный дизайн. Литье корпуса рамы выполнено с полыми карманами, проходящими по всей длине рамы, что позволило добиться большей жесткости рамы и повышения точности реза. Станок ARG 330 F произведён в Чехии на заводе Pilous в городе Есенице, является эталонным станком по своим мощностным характеристикам. Использование прочной, широкой ленты является оптимальным выбором для обеспечения всех потребностей производства, полотно с шириной 34 мм и толщиной 1.1 мм, мощность 3 кВт, позволяющие использовать данный станок для распиловки труднообрабатываемых материалов с большими сплошными сечениями, в том числе нержавеющих и инструментальных сталей. Станок относится к классу маятниковых станков с консольным закреплением пильной рамы и позволяет резать заготовки под углом от -45º до + 60º. Подъём рамы осуществляется вручную, рабочая подача производится под тяжестью собственного веса рамы с возможностью простого регулирования дроссельного клапана подающего гидроцилиндра. После окончания пропила привод пилы автоматически останавливается. Для облегчения подъема рамы, станок оснащен пружинной системой с возможностью регулировки натяжения для изменения усилия необходимого для подъема и опускания рамы.

Высокие показатели производительности достигаются также вследствие использования частотного регулирования приводом вращения пилы (индекс “F” в наименовании), что позволяет плавно регулировать скорость резания от 15 до 90 м/мин, что также многократно увеличивает точность реза и стойкость ленточной пилы.

Макс прямоугольник пиления 395х320 что позволяет пилить тавр, двутавр и швеллер с высотой до 40го размера. Эргономичная компактная тумба позволяет установить станок на площади с ограниченным пространством.

Основные элементы

• Простая и быстрая установка и фиксация угла реза в диапазоне от 45⁰ до 60⁰ при неизменном положении заготовки;
• Очень жесткие компоненты конструкции станка, выполненные из отливок из серого чугуна, что повышает виброустойчивость станка;
• Литьевая рама с замкнутым контуром с 2ух сторон, т.е. с тыльной стороны рамы где размещены чехлы для замены полотна, находятся литьевые рёбра жесткости (толщина литья 10-14мм, ширина рамы около 150мм);
• Для обеспечения максимальной жесткости всей конструкции, пильная рама установлена на поворотном столе в массивных подшипниковых опорах с радиально упорными роликовыми подшипниками. Точная заводская регулировка преднатяга подшипников, гарантирует жесткость и точность работы;
• Современный дизайн рамы позволяет распиливать заготовки больших размеров как прямо, так и под углом;
• Массивный поворотный стол пильной рамы, с загрузочной поверхностью увеличенной площади, обеспечивает максимальную жесткость станка и стабильность процесса обработки даже при резке труднообрабатываемых материалов;
• Массивные быстрозажимные тиски (с рычагом быстрой доводки) для простого и надежного крепления заготовки;
• Использование в станке шкивов большого диаметра и трехсторонних твердосплавных направляющих пилы увеличивает многократно стойкость инструмента и точность распила;
• Новая конструкция приводных шкивов пилы, механизма натяжения и механизмов вращения пилы обеспечивает большую долговечность и надежность станка;
• Бесшумный привод пилы с необслуживаемым червячным мотором-редуктором;
• Высокопроизводительный насос подачи СОЖ и возможность независимого регулирования потока на обоих направляющих, бак и помпа СОЖ размещены внутри тумбы станка;
• Все электрические кабели и шланги подачи СОЖ спрятаны во внутренние полости станка, что исключает их повреждение;
• Упрощен процесс замены ленточной пилы, достаточно открыть защитный кожух рамы и зафиксировать его в поднятом состоянии;
• Система контроля натяжения полотна и автоматическое отключение в случае разрыва.
• Удобное и простое управление станком с эргономичной панели, закрепленной на тумбе станка.
• Упор для выставления заготовок со шкалой, длинной 500 мм. Предусмотренное конструкцией «свисание» отрезаемой части заготовки предотвращает заклинивание пилы в материале.

Технические характеристики

	ARG 330 Plus F
Потребляемая мощность мотора	400 В, 50 Гц 3,0 кВт
Мотор помпы	400 V, 50 Гц 0,12 кВт
Скорость резания	15– 90 м/мин
Рабочая зона	90	45 л	45	60
	330	240	250	165
	320	200	230	150
	395 x 320	250 x 140	250 x 170	150 x 150
Угол разворота рамы
Габариты ленты	3870х34х1.1
Диаметр шкивов	420 мм
Высота стола	925 мм.
Масло гидравлики	Гидравлическое масло Olea OPTOMA HV 46
Объем бака СОЖ	30 л
Габариты станка мин/макс	1750х1350х2200/2150х2050х2600
Вес станка	720 кг.
