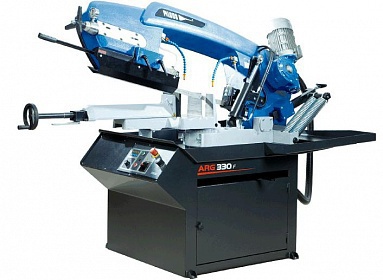

Станок ленточнопильный ручной с гидроразгрузкой Pilous ARG 330 F

Описание

Совершенно новая технология литья пильной рамы и обновленный уникальный дизайн. Литье корпуса рамы выполнено с полыми карманами, проходящими по всей длине рамы, что позволило добиться большей жесткости рамы и повышения точности реза. Станок ARG 330 F произведён в Чехии на заводе Pilous в городе Есенице, является эталонным станком по своим мощностным характеристикам. Использование прочной, широкой ленты является оптимальным выбором для обеспечения всех потребностей производства, полотно с шириной 34 мм и толщиной 1.1 мм, мощность 3 кВт, позволяющие использовать данный станок для распиловки труднообрабатываемых материалов с большими сплошными сечениями, в том числе нержавеющих и инструментальных сталей. Станок относится к классу маятниковых станков с консольным закреплением пильной рамы и позволяет резать заготовки под углом от 0º до + 60º. Подъём рамы осуществляется вручную, рабочая подача производится под тяжестью собственного веса рамы с возможностью простого регулирования дроссельного клапана подающего гидроцилиндра. После окончания пропила привод пилы автоматически останавливается. Для облегчения подъема рамы, станок оснащен пружинной системой с возможностью регулировки натяжения для изменения усилия необходимого для подъема и опускания рамы.

Высокие показатели производительности достигаются также вследствие использования частотного регулирования приводом вращения пилы (индекс “F” в наименовании), что позволяет плавно регулировать скорость резания от 15 до 90 м/мин, что также многократно увеличивает точность реза и стойкость ленточной пилы.

Макс прямоуг. пиления 395х320 что позволяет пилить тавр, двутавр и швеллер с высотой до 40го размера. Эргономичная компактная тумба позволяет установить станок на площади с ограниченным пространством.

Основные элементы

• Простая и быстрая установка и фиксация угла реза в диапазоне от 0⁰ до 60⁰ при неизменном положении заготовки;
• Очень жесткие компоненты конструкции станка, выполненные из отливок из серого чугуна, что повышает виброустойчивость станка;
• Литьевая рама с замкнутым контуром с 2ух сторон, т.е. с тыльной стороны рамы где размещены чехлы для замены полотна, находятся литьевые рёбра жесткости (толщина литья 10-14мм, ширина рамы около 150мм);
• Для обеспечения максимальной жесткости всей конструкции, пильная рама установлена на поворотном столе в массивных подшипниковых опорах с радиально упорными роликовыми подшипниками. Точная заводская регулировка преднатяга подшипников, гарантирует жесткость и точность работы;
• Современный дизайн рамы позволяет распиливать заготовки больших размеров как прямо, так и под углом;
• Массивный поворотный стол пильной рамы, с загрузочной поверхностью увеличенной площади, обеспечивает максимальную жесткость станка и стабильность процесса обработки даже при резке труднообрабатываемых материалов;
• Массивные быстрозажимные тиски (с рычагом быстрой доводки) для простого и надежного крепления заготовки;
• Использование в станке шкивов большого диаметра и трехсторонних твердосплавных направляющих пилы увеличивает многократно стойкость инструмента и точность распила;
• Новая конструкция приводных шкивов пилы, механизма натяжения и механизмов вращения пилы обеспечивает большую долговечность и надежность станка;
• Бесшумный привод пилы с необслуживаемым червячным мотором-редуктором;
• Высокопроизводительный насос подачи СОЖ и возможность независимого регулирования потока на обоих направляющих, бак и помпа СОЖ размещены внутри тумбы станка;
• Все электрические кабели и шланги подачи СОЖ спрятаны во внутренние полости станка, что исключает их повреждение;
• Упрощен процесс замены ленточной пилы, достаточно открыть защитный кожух рамы и зафиксировать его в поднятом состоянии;
• Система контроля натяжения полотна и автоматическое отключение в случае разрыва.
• Удобное и простое управление станком с эргономичной панели, закрепленной на тумбе станка.
• Упор для выставления заготовок со шкалой, длинной 500 мм. Предусмотренное конструкцией «свисание» отрезаемой части заготовки предотвращает заклинивание пилы в материале.

Технические характеристики

	ARG 330 F
Потребляемая мощность мотора	400 V, 50 Гц 3.0 кВт
Мотор помпы	400 V, 50 Гц 0,12 кВт
Скорость резания	15 – 90 м/мин
Рабочая зона	90		45	60
	330		250	165
	320		230	150
	395 x 320		250 x 170	150 x 150
Угол разворота рамы
Габариты ленты	3870х34х1.1
Диаметр шкивов	420 мм
Высота стола	940 мм.
Масло гидравлики	Гидравлическое масло Olea OPTOMA HV 46
Объем бака СОЖ	Приблизительно 35 л.
Габариты станка	2150х2050х2600
Вес станка	665 кг.
