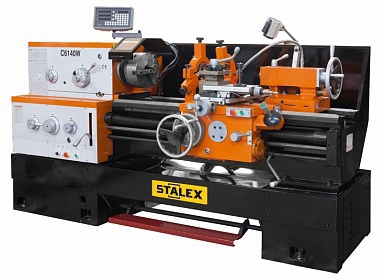

Станок токарно-винторезный STALEX C6140W-2000
Описание
Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.
Токарный станок Stalex C6140W является аналогом токарных станков 16К20, 1К62.
Комплектация поставки
- 3-х кулачковый патрон диаметр 250 мм
- 4-х кулачковая планшайба диаметр 300 мм
- Планшайба диаметр 400 мм
- 4-х позиционный резцедержатель
- Вращающийся и не вращающийся центр МТ-5
- Переходник МТ5/МТ7
- Неподвижный люнет
- Подвижный люнет
- Устройство цифровой индикации
- Система подвода СОЖ
- Лампа местного освещения
- 6 регулировочных опор с винтами
- Поддон для сбора стружки
- Инструментальный ящик с инструментом
- Масленка
Особенности
- Токарный станок Stalex C6140W является аналогом токарных станков 16К20, 1К62.
- Коробка передач с большим выбором подач
- Работа передач в масляной ванне
- Реверсивное, толчковое вращение шпинделя
- Пропускное отверстие шпинделя 56 мм
- Централизованная система смазки суппорта
- Регулируемая задняя бабка для точения конусов
- Устройство цифровой индикации по 3-м осям
- Джойстик ускоренного перемещения
- Закаленная и отшлифованная станина
- Дублирущий рычаг включения вращения шпинделя
Технические характеристики
| Stalex C6140W/2000 | |
|---|---|
| Диаметр обточки над станиной | 420 мм |
| Диаметр обточки над поперечным суппортом | 220 мм |
| Расстояние между центрамии | 2000 мм |
| Частота вращения шпинделя, 24 | 9-1600 мм/об |
| Конус шпинделя | MT-6 |
| Присоединение шпинделя, Camlock | D1-8 |
| Проходное отверстие шпинделя | 56 мм |
| Продольная подача | 0,028-6,43 мм/об |
| Поперечная подача | 0,012-2,73 мм/об |
| Метрическая резьба, 48 | 0,5-224 мм |
| Дюймовая резьба, 45 | 72-1 5/8 TPI |
| Питчевая резьба, 45 | 56-1 1/4 DP |
| Модульная резьба, 42 | 0,5-112 MP |
| Максимальный размер инструмента | 25x25 мм |
| Ускор. перем. продольного суппорта | 3,5 м/мин |
| Ускор. перем. поперечного суппорта | 1,9 м/мин |
| Ход поперечного суппорта | 320 мм |
| Ход верхнего суппорта | 150 мм |
| Конус пиноли задней бабки | МТ-5 |
| Ход пиноли задней бабки | 145 мм |
| Диаметр пиноли задней бабки | 75 мм |
| Рабочий диаметр неподвижного люнета | 12 – 178 мм |
| Рабочий диаметр подвижного люнета | 15 – 90 мм |
| Расстояние между направляющими | 340 мм |
| Мощность главного привода | 7,5 кВт |
| Габаритные размеры | 3500×1016х1285 мм |
| Масса | 2950кг |
