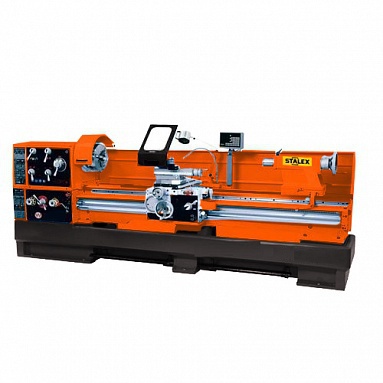

Станок токарно-винторезный STALEX WM800-2000
Описание
Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.
Особенности
- Монолитная станина станка
- Массивная конструкция станка, расстояние между направляющими 405 мм
- Закаленные и отшлифованные направляющие станины
- Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач
- Съемный мостик станины (ГАП)
- Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне
- Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб
- Толчковый режим работы шпинделя
- Пиноль задней бабки и маховик имеют шкалу для точной установки
- Задняя бабка с регулировкой смещения для обточки конусов
Технические характеристики
| Stalex WM800/2000 | |
|---|---|
| Диаметр обточки над станиной | 800 мм |
| Макс. Ø вращения (съемный мостик) | 1035 мм |
| Ø обточки над поперечным суппортом | 570 мм |
| Длина съемного мостика | 250 мм |
| Расстояние между центрами | 2000 мм |
| Рабочая длинна продольного точения | 1950 мм |
| Частота вращения шпинделя, 16 | 25-1600 об/мин |
| Конус шпинделя | Ø113 1:20 MT-7 |
| Торец шпинделя | D1-8 |
| Патрон 3-х кулачковый | 325 мм |
| Проходное отверстие шпинделя | 105 мм |
| Продольная подача,25 | 0,044-1,28 мм/об |
| Поперечная подача,25 | 0,022-0,74 мм/об |
| Метрическая резьба, 54 | 0,45-120 мм |
| Дюймовая резьба, 44 | 7/16-80 TPI |
| Питчевая резьба, 42 | 7/8-160 DP |
| Модульная резьба, 46 | 0,25-60 MP |
| Диаметр ходового вала | 40 мм х2 TPI |
| Максимальный размер инструмента | 25х25 мм |
| Ускор. перем. продольного суппорта | 4,5 м/мин |
| Ускор. перем. поперечного суппорта | 1,9 м/мин |
| Ход поперечного суппорта | 420 мм |
| Ход верхнего суппорта | 230 мм |
| Конус пиноли задней бабки: | МТ-5 |
| Ход пиноли задней бабки | 235 мм |
| Диаметр пиноли задней бабки | 90 мм |
| Расстояние между направляющими | 405 мм |
| Габаритные размеры | 3740×1140×1910 мм |
| Мощность главного привода | 7,5 кВт |
| Потребляемая мощность | 11,0 кВт |
| Мощность насоса помпы СОЖ | 0,9 кВт |
| Мотор ускоренного перемещения | 0,37 кВт |
| Масса | 3445/4005 кг |
