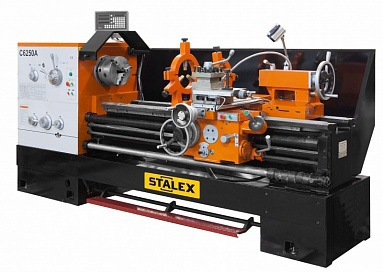

Станок токарно-винторезный STALEX C6250A-3000
Описание
Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.
Комплектация поставки
- 3-х кулачковый патрон диаметр 250 мм с прямыми/обратными кулачками
- 4-х позиционный резцедержатель с фиксатором
- 4-х кулачковая планшайба с независимыми кулачками диаметр 320 мм
- Планшайба 400 мм
- Подвижный и неподвижный люнеты
- Не вращающийся и вращающийся центры МК-5
- Переходная втулка МК-7/МК-5
- Защитный экран патрона с концевым выключателем
- УЦИ по трем осям
- Вал управления с регулируемыми кулачками (откл.продольной подачи)
- Концевой упор продольного перемещения
- Регулируемые опоры станины
- Поддон для сбора стружки
- Задняя защитная стенка
- Ножной тормоз шпинделя с концевым выключателем
- Система подвода СОЖ
- Галогенная лампа местного освещения
- Инструкция по эксплуатации и деталировка с сертификатом СЕ
- Инструмент для обслуживания в инструментальном ящике
- Сертификат точности
Особенности
- Массивная литая станина из серого чугуна
- Жесткая конструкция станка, расстояние между направляющими 405 мм
- Закаленные и отшлифованные направляющие станины
- Диапазон частот вращения шпинделя 36-1600 об/мин
- Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач
- Крепление шпинделя D1-8
- Удобный в управлении продольной и поперечной подачей джойстик с кнопкой ускоренного перемещения
- Съемный мостик станины (ГАП)
- Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне
- Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб
- Регулировка зазоров направляющих при помощи клиновых планок
- Толчковый режим работы шпинделя
- Пиноль задней бабки и маховик имеют шкалу для точной установки
- Задняя бабка с регулировкой смещения для обточки конусов
- Джойстик ускоренного перемещения
Технические характеристики
| Stalex C6250A/3000 | |
|---|---|
| Диаметр обточки над станиной | 500 мм |
| Макс. диаметр вращения (съемный мостик) | 720 мм |
| Диаметр обточки над поперечным суппортом | 310 мм |
| Длина съемного мостика | 240 мм |
| Расстояние между центрамии | 3000 мм |
| Частота вращения шпинделя, 12 | 36-1600 мм/об |
| Конус шпинделя | MT-7 |
| Присоединение шпинделя, Camlock | D1-8 (DIN55029) |
| Проходное отверстие шпинделя | 80 мм |
| Продольная подача | 0,063-2,52 мм/об |
| Поперечная подача | 0,027-1,07 мм/об |
| Метрическая резьба, 22 | 1-14 |
| Дюймовая резьба, 26 | 28-2 TPI |
| Питчевая резьба, 24 | 56-4 DP |
| Модульная резьба, 18 | 0,5-7 мм |
| Максимальный размер инструмента | 25x25 мм |
| Ускор. перем. продольного суппорта | 4,5 м/мин |
| Ускор. перем. поперечного суппорта | 1,9 м/мин |
| Ход поперечного суппорта | 340 мм |
| Ход верхнего суппорта | 145 мм |
| Конус пиноли задней бабки | МТ-5 |
| Ход пиноли задней бабки | 150 мм |
| Диаметр пиноли задней бабки | 75 мм |
| Расстояние между направляющими | 405 мм |
| Мощность главного привода | 11,0 кВт |
| Габаритные размеры | 4500×1100×1380 мм |
| Масса | 3750кг |
