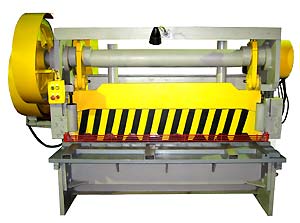

Гильотинные ножницы механические МНГ-13, МНГ-16
Гильотинные ножницы механические МНГ-13 предназначены для резки листовой стали и проката с временным сопротивлением 500МПа.
Ножницы могут применятся в заготовительных и ремонтных цехах предприятий машиностроения различных отраслей промышленности при эксплуатации в климатических районах с умеренным и холодным климатом – исполнение УХЛ, сухим и влажным тропическим климатом исполнение 0, категория размещения 4 по ГОСТ 15151.
Нижнее значение температуры воздуха должно быть не менее -5°С
Технические характеристики
| Характеристика | МНГ-13 | МНГ-16 |
|---|---|---|
| Толщина разрезаемых листов с временным сопротивлением 500МПа,мм | 13, не более | 16, не более |
| Ширина разрезаемых листов, мм | 2000, не более | 2000, не более |
| Размер разрезаемого уголка, мм | 63х63х6 | 63х63х6 |
| Диаметр разрезаемого прутка, мм | 35, не более | 35, не более |
| Частота ходов ножа, холостых, мин-1 | 40, не менее | 40, не менее |
| Угол наклона подвижного ножа | 2 10’ | 2 10’ |
| Усилие прижима, кН | 29 | 60 |
| Длина листа отрезанного с упором, мм | 500 | 500 |
| Расстояние от верхней кромки нижнего ножа до уровня пола, мм | 800 | 800 |
| Расстояние между стойками в свету, мм | 2285 | 2285 |
| Мощность электродвигателя, кВт | 18,5 | 22,0 |
| Тип муфты | С поворотной шпонкой | |
| Тип тормоза | Ленточный | |
| Система смазки | Пресс-масленки, ручная | |
| Режимы работы | Одиночный и Автоматический ход | |
| Управление | Кнопочное, педальное | |
| Габаритные размеры ножниц, мм | 3080x1950x2350 | |
| Масса МНГ-13 ножниц, кг | 7000 | 7500 |
