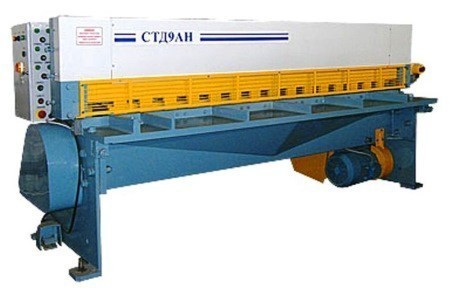

Гильотинные ножницы механические СТД-9АН
Гильотина СТД9А(Н) обладает высокой производительностью, и не прихотлива в использовании.
Ножницы гильотинные механические СТД9АН предназначены для работы в помещениях с глухозаземленной нейтралью и трехфазной сетью напряжением 380Вт.
Конструкция гильотины СТД9А(Н) характеризуется тем, что:
- не требует подводки воздуха или гидравлической системы;
- в зависимости от толщины металла регулируются величина зазора между ножами (ножи для СТД в наличии) и усилия прижима, которые пропорциональны усилию резания;
- она имеет автоматические и единичные ходы;
- механизм работы гильотины приводится в действие за счет пульта управления или переносной педали;
- имеет надежную систему защиты от производственного травматизма;
- за один ход ножевой балки происходит отрезка полосы длиной не более 2500мм;
- разрезание листов производят с использованием заднего упора, а также по разметке.
Технические характеристики
|
Наименование параметра |
Данные для исполнений |
||
|
|
4х2500 |
6х2000 |
6х2500 |
|
Размеры разрезаемого металлас временным сопротивлением 500 Мпа |
|
|
|
|
Толщина, мм |
4 |
6 |
6 |
|
Ширина, мм |
2 500 |
2 000 |
2 500 |
|
Частота ходов ножа, мин, не менее |
50 |
50 |
50 |
|
Ход ножа, мм |
70 |
70 |
70 |
|
Угол наклона подвижного ножа, не более |
1° 20 |
1° 20 |
1° 20 |
|
Номинальное усилие прижимной балки, кгс |
700 |
700 |
700 |
|
Максимальная ширина полосы отрезаемой по заднему упору, мм |
500 |
500 |
500 |
|
Расстояние от уровня пола до верхней кромки нижнего ножа, мм |
800 |
800 |
800 |
|
Габаритные размеры, мм |
|
|
|
|
Длина |
3400 |
2900 |
3400 |
|
Ширина |
1392 |
1392 |
1392 |
|
Высота |
1390 |
1390 |
1390 |
|
Масса , кг |
3500 |
3350 |
3700 |
|
Электродвигатель, тип |
АИРСМ |
АИРСМ |
АИРСМ |
|
Мощность,кВт |
6,3 |
8,5 |
8,5 |
|
Число об/мин |
930 |
930 |
930 |
|
Напряжение силовой цепи, В |
380 |
380 |
380 |
