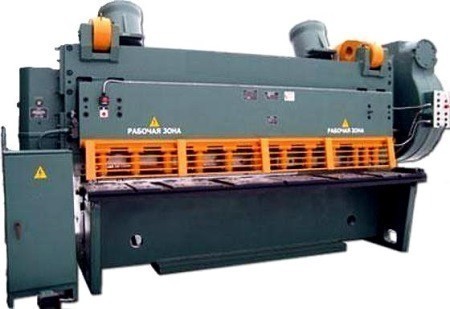

Ножницы гильотинные кривошипные НА3223
Гильотинные кривошипные ножницы НА3223предназначены для резки листовой стали толщиной до 20мм.
Ножницы используются для прямолинейной резки листового и полосового материалов. Гильотина применяется в заготовительных цехах машиностроительных предприятий. На ножницах возможна резка неметаллических листовых материалов исключающих затупление и растрескивание кромок ножей.
Станина сборная с неподвижным столом, на котором закреплен комплект ножей. Ножевая балка перемещается по боковым роликовым опорам, а в передней части по двум плоским направляющим. Разрезаемый лист в момент реза прижимается к столу гидравлическими прижимами.
Управление ножницами кнопочное и педальное. Режим работы: наладочный, одиночные и непрерывные хода.
Технические характеристики
| Характеристика | НА3223 |
|---|---|
| Наибольшая толщина разрезаемого металла, мм | 20 |
| Наибольшая ширина разрезаемого металла, мм | 3150 |
| Наибольшая длина отрезаемой полосы по упору, мм | 1000 |
| Частота ходов ножа, мин-1 вспомогательных | 30 |
| Частота ходов ножа, мин-1 при резке небольших размеров разрезаемого листа | 3,5 |
| Угол наклона подвижного ножа, град | 2,166 |
| Допустимое усилие реза, кН | 950 |
| Усилие прижима листа, кН | 280 |
| Скорость перемещения заднего упора, м/мин | 0-3,6 |
| Давление воздуха в сети, МПа | 0,45 |
| Суммарная мощность электродвигателей, кВт | 27 |
| Габаритные размеры(ДхШхВ), мм | 5100х3550х2760 |
| Масса, кг | 27850 |
