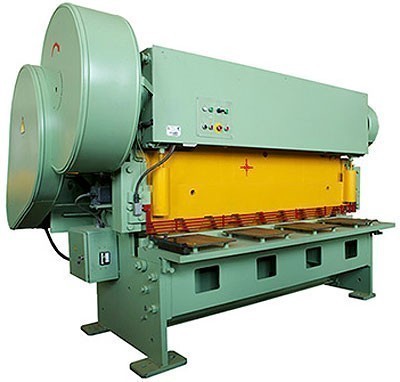

Гильотинные ножницы механические НГ-13
Гильотинные ножницы механические НГ-13 предназначены для резки листового и профилированного металла (листа) с временным сопротивлением не более 500 МПа.
Резка на механической гильотине НГ-13 (НГ13) осуществляется по разметке при помощи заднего упора.
Для РЕЗКИ ПРОФИЛЬНОГО МАТЕРИАЛА (УГОЛКА ИЛИ КРУГА) предназначен универсальный штамп, расположенный на правой стороне ножевой балки и стола станины. Резку профильного материала, так же как и листовую, можно производить по упору.
Механические ножницы НГ-13 могут быть использованы в заготовительных и ремонтных цехах предприятий машиностроения при температуре окружающей среды от + 1° С до + 35° С, относительно влажности воздуха 80 % при температуре + 25° С.
Климатическое испонение УХЛ 4 по ГОСТ 15150-69.
Установка выпускается с лазерным индикатором линии реза, интегрированным пультом управления.
Ножницы гильотинные НГ-13 - это простое и надежное металлорежущее оборудование, гильотина отлично зарекоменовала себя в машиностроении и строительстве. В настоящий момент это одна из самых надежных гильотин производимых в России.
Технические характеристики
| Характеристика | НГ-13 | |||
|---|---|---|---|---|
| Макс. размеры разрезаемого металла | ||||
| - толщина листа, мм | 13 | |||
| - ширина листа, мм | 2000 | |||
| - уголок, мм | 63х63х6 | |||
| Макс. Диаметр прутка | 30 | |||
| Угол наклона подвижного ножа, гр. | 2,10 | |||
| Макс. длина листа, отрезаемого по упору, мм | 500 | |||
| Частота ходов ножа, мин -1, не менее | 40 | |||
| Режим работы | Одиночный ход, автоматический ход |
|||
| Расстояние от верхней кромки нижнего ножа до уровня пола | 800 | |||
| Потребляемая мощность, КВт, не менее | 18,5 | |||
| Габариты | ||||
| - Длина, мм | 3100 | |||
| - Ширина, мм | 2000 | |||
| - Высота, мм | 2250 | |||
| Масса установки, кг, не более | 5600 | |||
