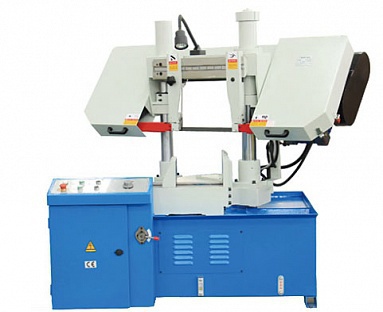

Станок гидравлический двухколонный Stalex с поворотной рамой TBK-4228A
Описание
Модель Stalex TBK-4228А является гидравлическим ленточнопильным станком, колонного двухстоечного типа.
Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 280 мм и прямоугольной заготовки 280x280 мм под углом от 0° (90°) до 45°.
Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра по которым вверх-вниз перемещается горизонтальная пильная рама.
Пильная рама, представляет собой стальную сварную конструкцию.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
В стандартную комплектацию входят:
- ленточнопильный станок
- ленточнопильное полотно установленное на станке
- регулируемый упор - 240 мм
- набор ключей
Особенности
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически
- Поворотный механизм при двухколонной конструкции (угол резки от 0°-30°-45°)
- Станок управляется трёхфазным двигателем
- Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно
- Тиски гидравлические с возможностью быстрого зажима заготовок
- 3 скорости вращения полотна
- Подсветка зоны резания
- Клиноременной привод
- Гидравлическая система регулирования усилия резания с переменной скоростью
- Автоматическое отключение при завершении резки
- Термозащита электродвигателя
Технические характеристики
| 90° | 30° | 45° | ||
|---|---|---|---|---|
| Максимальное сечение круглого профиля, мм | 280 | 260 | 170 | |
| Максимальное сечение прямоугольного профиля, мм | 320 х 280 | 260 x 280 | 170 x 280 | |
| Мощность двигателя | 3,0 кВт (3-х фазный) | |||
| Мощность гидравлической станции | 0,55 кВт | |||
| Тиски | Гидравлические | |||
| Вращение пилы | от 0 до 45° | |||
| Скорость резания | 27, 45, 69 м/мин | |||
| Размер полотна, мм | 27х0,9х3625 мм | |||
| Привод | Клиноременной | |||
| Габариты станка (ДхШхВ), мм | 2200х1400х1600 мм | |||
| Масса | 600 кг | |||
