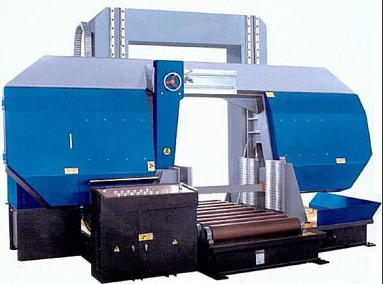

Станок полуавтоматический двухколонный Stalex SBS-1200
Описание
Модель Stalex SBS-1200 является гидравлическим ленточнопильным станком, колонного двухстоечного типа.
Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 1200 мм и прямоугольной заготовки 1200x1200 мм под углом 90°.
Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра по которым вверх-вниз перемещается горизонтальная пильная рама, образуя жёсткий замкнутый контур с высокой стабильностью реза.
Пильная рама, представляет собой стальную сварную конструкцию.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
На станках применяются биметаллические пилы марок М42 и М51 размером 67х1,6х10800 мм. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей.
Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.
Особенности
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически
- Угол пиления заготовок 90°
- Станок управляется трёхфазным двигателем
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Плавная регулировка скорости от 15-55 м/мин
- Гидравлическая система регулирования усилия резания с переменной скоростью
- Автоматическое отключение при завершении резки
- Термозащита электродвигателя
Технические характеристики
| 90° | ||||
|---|---|---|---|---|
| Максимальное сечение круглого профиля, мм | 1200 | |||
| Максимальное сечение прямоугольного профиля, мм | 1200 х 1200 | |||
| Мощность двигателя | 15,0 кВт (3-х фазный) | |||
| Мощность гидравлической станции | 3,75 кВт | |||
| Мощность системы СОЖ | 0,09 кВт | |||
| Скорость резания | 15-55 м/мин | |||
| Размер полотна | 67х1,6х10800 мм | |||
| Натяжение полотна | Гидравлическое | |||
| Тиски | Гидравлические | |||
| Привод | Зубчатый | |||
| Рабочая высота стола | 520 мм | |||
| Объем гидравлического бака | 150 л | |||
| Объем бака СОЖ | 200 л | |||
| Габариты станка (ДхШхВ), мм | 4835х2180х3340 мм | |||
| Масса нетто/брутто | 10000/10300 кг | |||
