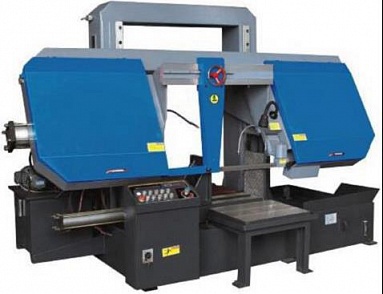

Станок полуавтоматический двухколонный Stalex SBS-550
Описание
Модель Stalex SBS-550 является гидравлическим ленточнопильным станком, колонного двухстоечного типа.
Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 550 мм и прямоугольной заготовки 550x550 мм под углом 90°.
Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра по которым вверх-вниз перемещается горизонтальная пильная рама, образуя жёсткий замкнутый контур с высокой стабильностью реза.
Пильная рама, представляет собой стальную сварную конструкцию.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
В стандартную комплектацию входят:
- ленточнопильный станок
- ленточнопильное полотно, установленное на станке
- щётка для очистки полотна
- набор ключей
- рольганг длиной 1,5 метра
- вспомогательный стол подачи заготовки
Особенности
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически
- Угол пиления заготовок 90°
- Станок управляется трёхфазным двигателем
- Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно
- Тиски гидравлические с возможностью быстрого зажима заготовок
- 3 скорости вращения полотна
- Подсветка зоны резания
- Зубчатый привод
- Гидравлическая система регулирования усилия резания с переменной скоростью
- Автоматическое отключение при завершении резки
- Термозащита электродвигателя
Технические характеристики
| 90° | ||||
|---|---|---|---|---|
| Максимальное сечение круглого профиля, мм | 550 | |||
| Максимальное сечение прямоугольного профиля, мм | 550 х 550 | |||
| Мощность двигателя | 5,5 кВт (3-х фазный) | |||
| Мощность гидравлической станции | 0,75 кВт | |||
| Мощность системы СОЖ | 0,06 кВт | |||
| Скорость резания | 25, 45, 75 м/мин | |||
| Размер полотна, мм | 41х1,25х6460 мм | |||
| Натяжение полотна | Ручное | |||
| Тиски | Гидравлические | |||
| Привод | Зубчатый | |||
| Рабочая высота стола | 510 мм | |||
| Объем гидравлического бака | 100 л | |||
| Объем бака СОЖ | 120 л | |||
| Габариты станка (ДхШхВ), мм | 3030х1585х1990 мм | |||
| Масса нетто/брутто | 2530/2700 кг | |||
