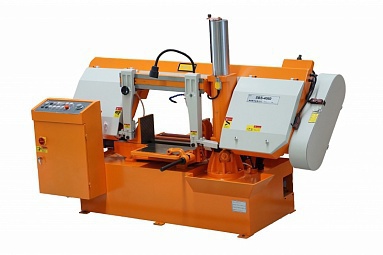

Станок ленточнопильный STALEX SBS-4060
Описание
Модель Stalex SBS-4060 является гидравлическим ленточнопильным станком, колонного одностоечного типа.
Полуавтоматический ленточнопильный станок, предназначен для пиления труб, металлических заготовок, максимальным диаметром круга 400 мм и прямоугольной заготовки 600x400 мм под углом 90°.
Одностоечные ленточнопильные станки имеют вертикальную стойку (колонну) большого диаметра по которой перемещается горизонтальная пильная рама.
Пильная рама, представляет собой стальную сварную конструкцию.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Для облегчения подачи заготовок станок оборудован роликовым столом с двумя роликами.
В стандартную комплектацию входят:
- ленточнопильный станок
- ленточнопильное полотно, установленное на станке
- регулируемый упор - 350 мм
Ленточное полотно: Движение ленты осуществляется в 5ти режимах (25, 35, 50, 65 и 83 м/мин)
Процесс пиления
- Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
- Регулируемая подача СОЖ в зону резания
- На мониторе размещена функция счётчика реза (заготовок)
- Расстояние движения направляющих по салазкам
На станках применяются биметаллические пилы марок М42 и М51 размером 34х1,1х4180 мм. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей.
Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.
Особенности
- Угол пиления заготовок 90°
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически
- Станок управляется трёхфазным двигателем
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна
- 5 скорости вращения полотна
- Подсветка зоны резания
Технические характеристики
| 90° | ||||
|---|---|---|---|---|
| Максимальное сечение круглого профиля, мм | 400 | |||
| Максимальное сечение прямоугольного профиля, мм | 600 х 400 | |||
| Мощность двигателя | 3,0 кВт (3-х фазный) | |||
| Мощность привода гидравлической станции | 1,1 кВт | |||
| Мощность мотора помпы СОЖ | 0,075кВт | |||
| Скорость резания | 25, 35, 50, 65, 83 м/мин | |||
| Размер полотна, мм | 41х1,3х4870 мм | |||
| Привод | Клиноременный | |||
| Габариты упаковки (ДхШхВ), мм | 2430х1100х1710 мм | |||
| Масса нетто/брутто | 1400/1550 кг | |||
