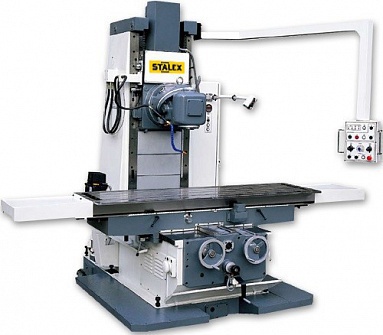

Бесконсольный универсально-фрезерный станок STALEX X715
Описание
Бесконсольные универсальные фрезерные станки типа X715 используют для обработки крупногабаритных деталей торцовыми, а также цилиндрическими, концевыми, дисковыми и фасонными фрезами. Обработку деталей можно производить при движущемся столе и неподвижной фрезерной головке, при неподвижном столе и подачи головки или при одновременно движущимся столе и фрезерной головки. Фрезерная головка вращается в двух плоскостях не зависимо друг от друга на угол 360º, что позволяет вести фрезерование под углом, как в горизонтальном, так и в вертикальном положении фрезерной головы. Перемещение по оси Z шпиндельной бабки осуществляется при помощи противовеса. Бесступенчатая продольная и поперечная подачи. Станина выполнена из серого чугуна по технологии цельного литья. Возможность ручного зажима осей, не участвующих в перемещении позволяет повысить жесткость и снизить вибрации от режущего инструмента. Сервомотор осуществляет подачу осей с возможностью плавного изменения скорости подачи. Специальное приспособление для поддержания режущего инструмента при работе с горизонтальным шпинделем устанавливается на неподвижном основании станины и придает дополнительную жесткость.
Технические характеристики
| STALEX X715 |
Конус шпинделя
| ISO50 |
Размер стола, мм
| 2100× 500 |
Максимальная нагрузка на стол, кг
| 2000 |
Перемещение X, Y, мм
| 1500×670 |
Т-образные пазы, мм
| 4-20-100 |
Расстояние между осью шпинделя и колонной, мм
| 610 |
Расстояние шпиндель/стол, мм
| 0 - 670 |
Количество передач
| 12 |
Диапазон оборотов шпинделя, об/мин
| 40-1600 |
Поворот головки
| 360º |
Подача по X,Y,(Бесступенчато), мм/мин
| 20 - 1800 |
Подача по Z, (Бесступенчато), мм/мин
| 10-900 |
Ускоренные подачи X/Y, мм/мин
| 3500 |
Тип направляющих оси Х
| ласточкин хвост |
Тип направляющих оси Y
| прямоугольные |
Тип направляющих оси Z
| прямоугольные |
Мощность главного привода, кВт
| 7,5 |
Мощность привода ось Z, кВт
| 2 |
Мощность привода подач, кВт
| 2 |
Системы СОЖ, кВт
| 0,55 |
Габариты (ДхШхВ), мм
| 2280x2280x2750 |
Масса нетто/брутто, кг
| 7300/8000 |
