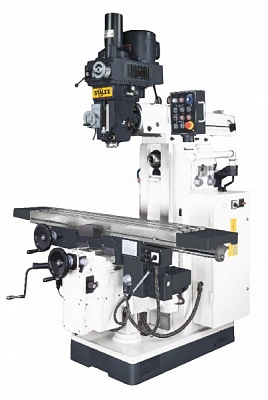

Универсально-фрезерный станок STALEX BMT 6000V
Описание
Универсально-фрезерный станок предназначен для фрезерования, сверления и т.п. обрабатываемых резанием металлов и полимерных материалов.
Комплект поставки
- Устройство подвода СОЖ
- Автоподача по оси X/Y
- Подъем и опускание стола по оси Z- мотор
- Автоматическая система смазки
- Лампа местного освещения
- Инструмент для обслуживания
Особенности
- Массивная конструкция из серого чугуна
- Усиленные упорные подшипники шпинделя
- Направляющие стола по осям X/Y имеют покрытие Turcite-B от износа
- Электрокомпоненты Schneider electric
- Производитель Тайвань
- Стандарт СЕ
Технические характеристики
| Stalex BTM 6000V | |
|---|---|
| Макс. диаметр сверления | 30 мм |
| Макс. диаметр торцевой фрезы | 80 мм |
| Макс. диаметр концевой фрезы | 20 мм |
| Конус шпинделя (гор. /верт.) | ISO 40 |
| Диапазон вращения верт. шпинделя(вариатор) | 75 -3166 об/мин |
| Диапазон вращения горизонтального шпинделя,9 | 60-1440 об/мин |
| Ход пиноли шпинделя | 140 мм |
| Диаметр пиноли шпинделя | 110 мм |
| Автоподача пиноли шпинделя,3 | 0,035/0,07/0,14мм/об |
| Расстояние от шпинделя до поверхности стола | 95-545 мм |
| Расстояние шпиндель-стойка | 190-690 мм |
| Расстояние ось гор. шпинделя консоль | 175 мм |
| Расстояние ось гор. шпиндель-стол | 0-450 мм |
| Размер рабочего стола | 1270х300 мм |
| Поворот консоли | 360° |
| Горизонтальный ход консоли | 500 мм |
| Ход рабочего стола: | |
| Ось - X/Y/Z (вручную) | 930х400х450 мм |
| Ось –X/Y/Z(авто) | 920х380х450 мм |
| Т-образные пазы: 3 | 16х80 мм |
| Диапазон поворота фрезерной головы | 45° влево / 45° вправо |
| Привод вертикального шпинделя | ременный |
| Мощность горизонтального шпинделя | 3,6 кВт |
| Мощность вертикального шпинделя | 3,6 кВт |
| Мощность насоса СОЖ | 0,75 кВт |
| Габариты станка(ДхШхВ) | 1740х1614х2007 мм |
| Масса нетто/брутто | 2450/2550 кг |
| Страна-производитель | Тайвань |
