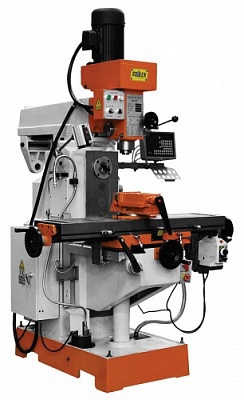

Универсально-фрезерный станок STALEX ZX6350C
Описание
Универсально-фрезерный станок предназначен для выполнения различных операций по обработке плоских и корпусных деталей методом фрезерования, сверления, зенкования. На станке можно обрабатывать детали как вертикальным, так и горизонтальным шпинделем, что позволяет использовать различные виды фрез: торцевые, концевые, дисковые, фасонные и т.д. Фрезерная голова станка имеет возможность поворота на угол ± 90 градусов. Станок оснащен системой подвода СОЖ и лампой местного освещения, тисками.
Станок изготовлен из высококачественного чугуна, что уменьшает вибрацию в процессе работы. Станок в стандартном исполнении оснащен устройством цифровой индикации(УЦИ) и автоподачей по оси Х. Станок может применяться в условиях единичного и мелкосерийного производства.
Особенности
- Массивная чугунная конструкция
- Основные узлы станка изготовлены из высокопрочного чугуна или стали
- Вертикальный и горизонтальный шпиндель, разворот консоли на 180°
- Перемещение стола в трех плоскостях
- Автоматическое перемещение стола по оси Х при помощи электропривода
- Устройство цифровой индикации (УЦИ) по трём осям Х/Y/Z (SDS6-3V)
- Система подачи СОЖ
- Подсветка рабочей зоны станка
- Комплектуется поворотными тисками и оснасткой
- Возможность поворота вертикального шпинделя в обе стороны на 90°
Технические характеристики
| Stalex ZX6350C | |
|---|---|
| Макс. диаметр сверления | 50 мм |
| Макс. диаметр торцевой фрезы | 100 мм |
| Макс. диаметр концевой фрезы | 25 мм |
| Макс. диаметр растачивания | 120 мм |
| Макс. диаметр нарезаемой резьбы | М16 |
| Диапазон вращения вертикального шпинделя: 8 ступеней | 115 - 1750 об/мин |
| Диапазон вращения горизонтального шпинделя: 12 ступеней | 40 - 1300 об/мин |
| Расстояние от шпинделя до поверхности стола | 90-400 мм |
| Размер рабочего стола | 1120х280 мм |
| Ход рабочего стола (продольный-поперечный) | 600х230мм |
| Т-образные пазы: 3 | 14 мм |
| Диапазон поворота вертикального шпинделя | 90° влево / 90° вправо |
| Мощность главного электродвигателя | вертикальный 0,85/1,5 кВт |
| горизонтальный 2,2 кВт | |
| Автоматическое перемещение стола электроприводом | стандартная комплектация |
| Устройство цифровой индикации (УЦИ) по осям Х/Y/Z | стандартная комплектация |
| Система подачи СОЖ | стандартная комплектация |
| Размер упаковки | 1600х1400х2220 мм |
| Масса нетто/брутто | 1120/1300 кг |
