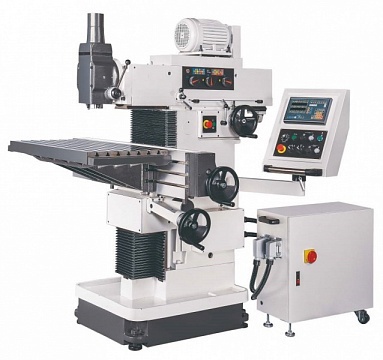

Универсально-фрезерный станок STALEX BMT 3013
Описание
Универсально-фрезерный станок STALEX BMT 3013 предназначен для точных работ при инструментальных и механических работах сверления, зенкерования и растачивания отверстий на деталях из черных и цветных металлов, их сплавов и пластмасс в условиях единичного, мелкосерийного и серийного производства. Станок обладает повышенной точностью. Отлит из серого чугуна. Направляющие закалены и прецизионно отшлифованы. Использование горизонтального фрезерного устройства возможно после быстрого демонтажа вертикальной фрезерной головки посредством поворотного устройства, перемещения верхней балки и установки серьги. Станок имеет вертикальный и горизонтальный шпиндель, а также консоль и серьгу, с помощью которой можно осуществлять обработку дисковыми фрезами.
Производство - Тайвань.
Особенности
- Высокая жесткость конструкции станка
- Компактные размеры станка
- Удобное расположение органов управления станка с одной стороны
- Вертикальный и горизонтальный шпиндели
- Наклон вертикальной головки влево/вправо
- Автоматическая подача и ускоренное перемещение стола по 3м координатам(сервомоторы)ШВП
- УЦИ по осям X, Y, Z
- Встроенное устройство подвода СОЖ и поддон для сбора стружки
- Лампа местного освещения
- Управляемое перемещение фрезерного стола по 3-м координатам
- Централизованная система смазки фрезерного стола
- Стандарт СЕ
Технические характеристики
| STALEX BMT 3013 | |
| Конус шпинделя вертикального | ISO 40 DIN2080 |
| Частота вращения шпинделя, 12 | 50 - 2000 об/мин |
| Ход пиноли шпинделя | 125 мм |
| Диапазон наклона головки, влево/вправо | ±90⁰ |
| Расстояние от оси горизонтального шпинделя до стола | 65-458 мм |
| Расстояние от оси вертикального шпинделя до стойки | 280-485 мм |
| Максимальный вылет оси вертикального шпинделя | 368 мм |
| Конус шпинделя горизонтального | ISO 40 DIN2080 |
| Размер горизонтального рабочего стола | 750x320 мм |
| Размер вертикального рабочего стола | 830x220 мм |
| T-образные пазы вертикального стола (ширина/расстояние), 2 | 14/126 мм |
| Перемещение стола по оси Х (ручное)/авто) | 380/360 мм |
| Перемещение стола по оси Z (ручное/авто) | 360/330 мм |
| Перемещение стола по оси Y | 180 мм |
| Скорость подачи стола по оси Х x Y x Z | 5-500 мм/мин |
| Ускоренное перемещение стола | 1200 мм/мин |
| Т-образные пазы горизонтального стола (ширина/расстояние), 5 | 14/63 мм |
| Максимальная нагрузка на стол | 200 кг |
| Напряжение сети | 380 В |
| Мощность главного двигателя, S1 100% | 2,2 кВт |
| Мощность двигателя подачи стола | 1,3 кВт |
| Мощность насоса помпы | 0,4 кВт |
| Габаритные размеры упаковки (ДхШхВ) | 1480х1850х2120 мм |
| Габаритные размеры (ДхШхВ) | 1200х1300х1800 мм |
| Масса | 1180 кг |
| Производство | Тайвань |
