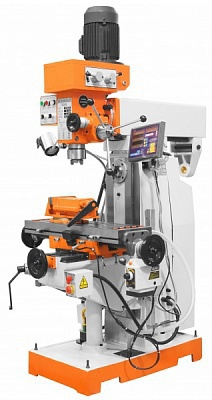

Универсально-фрезерный станок STALEX XZ7550CW
Описание
Универсально-фрезерный станок XZ7550CW предназначаются для осуществления всевозможных фрезерных работ. Обработка может производиться при помощи различных фрез: дисковых, цилиндрических, фасонных, модульных, торцевых, червячных и других. При помощи станка XZ7550CW можно производить обработку различных плоскостей, зубчатых колес, канавок, а также растачивать отверстия в деталях из чугуна, стали, пластмассы, цветных металлов. Быстрота переналадки инструмента, а также простота обслуживания станка в целом делают станок незаменимым в мелкосерийном производстве.
Особенности
- Вертикальный и горизонтальный шпиндель
- Усиленные упорные подшипники шпинделя
- Вращение вертикального шпинделя через редуктор с зубчатым приводом
- Поворот головки на угол ± 45° влево/вправо
- Централизованная смазка стола
- Автоматическая подача по оси Х/Y
- Встроенное устройство подвода СОЖ
- Лампа местного освещения
- Стандарт СЕ
Технические характеристики
| Stalex XZ7550CW |
| Макс. диаметр сверления | 30 мм |
| Макс. диаметр торцевого фрезерования | 100 мм |
| Макс. диаметр концевого фрезерования | 25 мм |
| Макс. диаметр нарезания резьбы | М16 |
| ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ |
| Частота вращения шпинделя, 8 | 115-1750 об/мин |
| Конус шпинделя | ISO40 |
| Ход пиноли шпинделя | 120 мм |
| Диапазон наклона головки | ±45⁰ |
| Расстояние шпиндель-стол | 70-420 мм |
| ГОРИЗОНТАЛЬНЫЙ ШПИНДЕЛЬ |
| Частота вращения шпинделя, 8 | 58-1355 об/мин |
| Конус шпинделя | ISO40 |
| Расстояние шпиндель-стол | 0-390 мм |
| ФРЕЗЕРНЫЙ СТОЛ |
| Размер стола | 800x240 мм |
| Ход стола по оси Х x Y x Z | 400x230x350 мм |
| Т-образные пазы, 5 | 14 мм |
| Напряжение питания | 380 В |
| Выходная мощность, вертик./горизонт | 0,85/1,5 кВт |
| Потребляемая мощность, горизонт | 2,2 кВт |
| Габаритные размеры (ДхШхВ) | 1290х1220х2100 мм |
| Масса | 970 кг |
