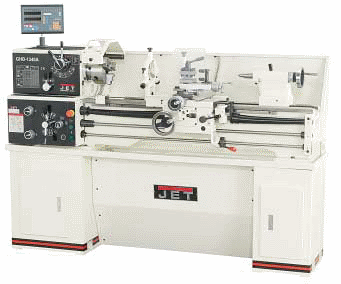

Токарно-винторезный станок GHB-1330, GHB-1340
- Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606);
- Закаленные в индукционной печи и отшлифованные направляющие станины;
- Коробка передач позволяет нарезать резьбу без замены шестерен;
- Механизм привода шпинделя постоянно работает в масляной ванне;
- Закаленные и отшлифованные шестерни передней бабки;
- Автоматическая подача продольного и поперечного суппорта;
- Регулировка зазоров направляющих при помощи клиновых планок;
- Регулируемая в поперечном направлении задняя бабка для обточки конусов;
- Возможность левого и правого вращения шпинделя;
- Регулируемая муфта подачи;
- Толчковый режим работы шпинделя;
- УЦИ (Устройство цифровой индикации) по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак.
Стандартное исполнение:
- 3-х кулачковый патрон диаметром 160 мм с прямыми/обратными кулачками;
- Подставка с регулируемыми опорами;
- Крепежная плита 300 мм (для токарно-винторезного станка GHB-1330);
- Защитный экран патрона с концевым выключателем;
- 4-х кулачковая планшайба диаметром 200 мм (GHB-1340A);
- 2 невращающихся центра МК-3;
- Крепежная плита 300 мм;
- Переходник МК-5/МК-3;
- 4-х-позиционный резцедержатель с фиксатором;
- Набор сменных шестерён;
- Подвижный и неподвижный люнеты (GHB-1340A);
- Съемный мостик направляющих (GHB-1340A);
- Лимб для нарезания резьбы;
- Поддон для сбора стружки;
- Инструмент для обслуживания в инструментальном ящике.
Принадлежности:
| Артикул-№ | Описание |
| 465303 | Вращающийся упорный центр МК-3 |
| 321514A | Быстрозажимной цанговый патрон с быстрозажимным рычагом |
| 50000190 | Набор из 17 цанг Ø 3-25 мм |
| 321431 | Однопозиционный резцедержатель |
| 321442 | Устройство для обточки конусов |
| 350055 | Система подвода СОЖ |
| 321449 | 3-х кулачковый патрон 160мм |
| 321430 | 4-х кулачковая планшайба 200мм |
| GHB1340-SR | Неподвижный люнет |
| GHB1340-FR | Подвижный люнет |
| 956600A | Резцедержатель MultiFix |
| 956634 | Держатель токарного резца MultiFix AD 2090 |
| 956656 | Держатель расточного резца MultiFix AH 2085 |
| 956666 | Держатель расточного резца MultiFix AJ 3080 |
| 956715 | Втулка MultiFix MK-1 AL 130 |
| 956716 | Втулка MultiFix MK-2 AL 230 |
Токарно-винторезный станок GHB-1330: Технические характеристики:
| Артикул-№ 400 В с УЦИ | 50000700T | 50000710T |
| Артикул-№ 400 В | 321350Т | 321357Т |
| Модель: | GНB-1330 | GНB-1340A |
| Диаметр обточки над станиной: | 330 мм | 330 мм (макс. 476 мм) |
| Диаметр обточки над поперечным суппортом: | 197 мм | 197 мм |
| Расстояние между центрами: | 760 мм | 1015 мм |
| Высота центров: | 166 мм | 166 мм |
| Конус шпинделя: | МК-5 | МК-5 |
| Подсоединение шпинделя: Camlock | DIN 55029 КК4 | DIN 55029 КК4 |
| Проходное отверстие шпинделя: | 38 мм | 38 мм |
| Максимальный размер резца: | 16 х 16 мм | 16 х 16 мм |
| Ход поперечного суппорта: | 160 мм | 160 мм |
| Ход верхнего суппорта: | 70 мм | 70 мм |
| Диапазон скоростей: 8 | 70 - 2000 об/мин | 70 - 2000 об/мин |
| Ход пиноли задней бабки: | 95 мм | 95 мм |
| Пиноль задней бабки: | МК-3 | МК-3 |
| Продольная подача: 60 | 0,045 - 0,826 мм/об | 0,045 - 0,826 мм/об |
| Поперечная подача: 60 | 0,016 - 0,188 мм/об | 0,016 - 0,188 мм/об |
| Метрическая резьба: 23 | 0,45 - 10 мм | 0,45 - 10 мм |
| Дюймовая резьба: 38 | 3,5 - 80 TPI | 3,5 - 80 TPI |
| Габаритные размеры, (ДхШхВ): | 1650 х 762 х 1200 мм | 1905 х 762 х 1200 мм |
| Ширина станины станка | 188 мм | 188 мм |
| Выходная мощность: | 1,5 кВт / S1 100% | 1,5 кВт / S1 100% |
| Входная мощность: | 2,8 кВт / S6 40% | 2,8 кВт / S6 40% |
| Масса: | 600 кг | 650 кг |
