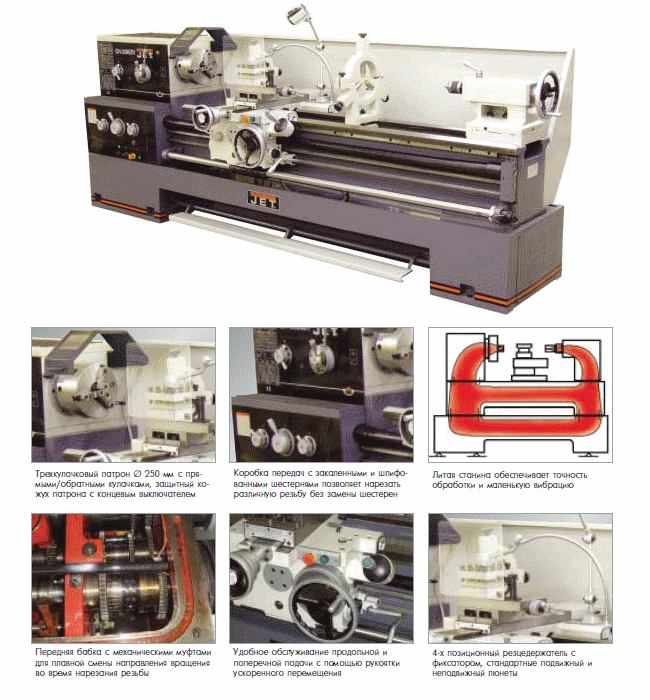

Токарно-винторезные станки ZH 500мм
- Передняя бабка с механическими муфтами для плавной смены направления вращения во время нарезания резьбы;
- Механизм плавного пуска защищает двигатель и увеличивает срок службы привода и ремня;
- Удобное управление продольной и поперечной подачей при помощи джойстика с кнопкой ускоренного перемещения;
- Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606);
- Закаленная и отшлифованная станина с призматическими направляющими из серого чугуна;
- Съемный мостик станины;
- Механизмы коробки передач, подачи и привод суппорта работают в масляной ванне;
- Закаленные и отшлифованные шестерни в передней бабке и коробке передач;
- Регулировка зазоров направляющих при помощи клиновых планок;
- Вал управления с 5 регулируемыми кулачками (отключение продольной подачи);
- Концевой упор продольного перемещения с точной настройкой;
- Защита патрона с концевым выключателем;
- Регулируемые основания;
- Руководство по эксплуатации и список запасных частей с сертификатом соответствия Евросоюза СЕ;
- Инструмент для обслуживания;
- Устройство цифровой индикации по 3 осям.
Стандартное исполнение:
- Массивная станина из серого чугуна;
- Трехкулачковый патрон диаметром 250 мм с прямыми/обратными кулачками;
- 4-х кулачковая планшайба Ø 320 мм;
- Крепежная плита Ø 400 мм;
- Четырехпозиционный резцедержатель с функцией быстрого перемещения;
- Вращающийся упорный центр MK-5;
- Упорный центр MK-5;
- Подвижный и неподвижный люнеты;
- Поддон для сбора стружки;
- Задняя защитная стенка;
- Ножной тормоз шпинделя с концевым выключателем;
- Устройство подвода СОЖ;
- Галогенная лампочка местного освещения;
- Вал управления с 5 регулируемыми кулачками (отключение продольной подачи);
- Концевой упор продольного перемещения с точной настройкой;
- Защита патрона с концевым выключателем;
- Регулируемые основания;
- Руководство по эксплуатации и список запасных частей с сертификатом соответствия Евросоюза СЕ;
- Инструмент для обслуживания;
- Устройство цифровой индикации по 3 осям.
Принадлежности:
| Артикул-№ | Описание |
| 321291 | Приспособление для обточки конусов 450 мм х 10° |
| 956602A | Резцедержатель MultiFix |
| 956638 | Держатель токарного резца MultiFix BD 25120 |
| 956659 | Держатель расточного резца MultiFix BD 32130 |
| S07636 | 4-х кулачковый патрон 0 250 мм, из стали |
| S07637 | 4-х кулачковый патрон 0 250 мм, из чугуна |
Технические характеристики:
| Артикул-№ | 50000830T | 50000831T | 50000832T |
| Модель: | GH-2040ZH DRO | GH-2060ZH DRO | GH-2080ZH DRO |
| Диаметр обточки над станиной: | 500 мм | 500 мм | 500 мм |
| Макс. Ø вращения (съемный мостик): | 720 мм | 720 мм | 720 мм |
| Ø обточки над поперечным суппортом: | 310 мм | 310 мм | 310 мм |
| Расстояние между направляющими: | 405 мм | 405 мм | 405 мм |
| Расстояние между центрами: | 1015 мм | 1525 мм | 2030 мм |
| Длина съемного мостика: | 240 мм | 240 мм | 240 мм |
| Проходное отверстие шпинделя: | 80 мм | 80 мм | 80 мм |
| Конус шпинделя: | Mk-7 | Mk-7 | Mk-7 |
| Диапазон скоростей: 24 | 9-1600 об/мин | 9-1600 об/мин | 9-1600 об/мин |
| Присоединение шпинделя: | D1-8 | D1-8 | D1-8 |
| Метрическая резьба: 46 | 1-224 мм | 1-224 мм | 1-224 мм |
| Дюймовая резьба: 46 | 28-1/8 TPI | 28-1/8 TPI | 28-1/8 TPI |
| Питчевая резьба: 45 | 56-1/4 DP | 56-1/4 DP | 56-1/4 DP |
| Модульная резьба: 42 | 0,5-112 MP | 0,5-112 MP | 0,5-112 MP |
| Продольная подача: | 0,063-2,52 мм/об | 0,063-2,52 мм/об | 0,063-2,52 мм/об |
| Поперечная подача: | 0,027-1,07 мм/об | 0,027-1,07 мм/об | 0,027-1,07 мм/об |
| Ускор. перем. продольного суппорта: | 4,5 мм/мин | 4,5 мм/мин | 4,5 мм/мин |
| Ускор. перем. поперечного суппорта: | 2,0 мм/мин | 2,0 мм/мин | 2,0 мм/мин |
| Максимальный размер инструмента: | 25х25 мм | 25х25 мм | 25х25 мм |
| Ход поперечного суппорта: | 310 мм | 310 мм | 310 мм |
| Ход верхнего суппорта: | 145 мм | 145 мм | 145 мм |
| Ход пиноли задней бабки: | 150 мм | 150 мм | 150 мм |
| Диаметр пиноли задней бабки: | 75 мм | 75 мм | 75 мм |
| Конус пиноли задней бабки: | Мк-5 | Мк-5 | Мк-5 |
| Рабочий диаметр неподвижного люнета: | 40-180 мм | 40-180 мм | 40-180 мм |
| Рабочий диаметр подвижного люнета: | 20-100 мм | 20-100 мм | 20-100 мм |
| Габаритные размеры: (ДхШхВ) | 2480х1280х1410 мм | 2980х1280х1410 мм | 3480х1280х1410 мм |
| Выходная мощность: | 7,5 кВт / S1 100% | 7,5 кВт / S1 100% | 7,5 кВт / S1 100% |
| Входная мощность: | 12,0 кВт / S6 40% | 12,0 кВт / S6 40% | 12,0 кВт / S6 40% |
| Масса: | 2750 кг | 3000 кг | 3250 кг |
