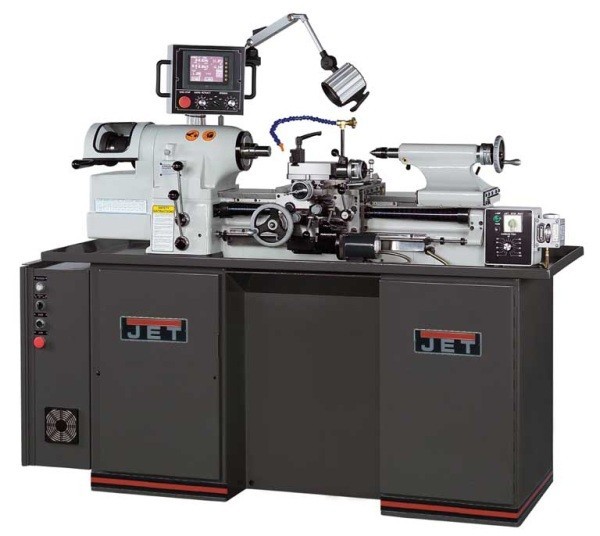

Инструментальный токарный станок JTL-618DTC DRO
Описание
- Высокоточный инструментальный токарный станок
- Биение шпинделя 0,00125 мм
- Плавное изменение частоты вращения шпинделя 50-4000 об/мин
- Цифровая индикация MITUOYO по 2-м осям
- Закаленная станина, направляющие из легированной инструментальной стали
- Станок смонтирован на основании
- Высокоточные конические шариковые подшипники шпинделя с предварительным натягом
- Нарезание резьбы осуществляется при помощи серводвигателя управляемого компьютером
Стандартное исполнение
- Автоматизированная коробка передач для нарезания резьбы
- Цифровые линейки MITUTOYO и прибор цифровой индикации 5,7" Fuji
- Двигатель 2,25 кВт
- Основание с поддоном для сбора стружки
- Задняя бабка с конусом МК-2
- Система подвода СОЖ
- Лампа местного освещения
- Винты регулировки по высоте
- Инструмент для обслуживания в инструментальном ящике
Технические характеристики
| Модель | JTL-618DTC DRO |
|---|---|
| Диапазон зажима | |
| -кулачки | 150 мм |
| -цанговый патрон | 76 мм |
| -цанги 5С круглые | 27 мм |
| -цанги 5С 6-гранный | 22 мм |
| -ступенчатый цанговый патрон | 27-152 мм |
| Ø обточки над станиной | 280 мм |
| Ø обточки над поперечным суппортом | 152мм |
| Расстояние между центрами | 457 мм |
| Проходное отверстие шпинделя | 32 мм |
| Диаметр прутка, цанга 5C | 27 мм |
| Конус шпинделя | 5C(10°)/4° |
| Частота вращение шпинделя, плавно | 50 - 4000 об/мин |
| Ход пиноли задней бабки | 95 мм |
| Продольная подача, плавно | 5 - 102 мм/об |
| Поперечная подача, плавно | 8 - 178 мм/об |
| Метрическая резьба 23 | 0,2 - 6,35 мм |
| Дюймовая резьба 38 | 120 - 4 TPI |
| Ход поперечного суппорта | 320 мм |
| Ход верхнего суппорта | 76 мм |
| Ход пиноли задней балки | 95 мм |
| Габаритные размеры, (ДхШхВ) | 1850 х 750 х 1700 мм |
| Выходная мощность | 2,25 кВт / S1 100% |
| Масса | 1000 кг |
| Артикул | JTL-618DTC DRO |
Принадлежности
| Артикул | Описание |
|---|---|
| LT-01-109 | Центр передней балки |
| LT-01-108C | Поводковая планшайба |
| LT-01-110T | Поводковый патрон |
| T-315 | Планшайба для установки патрона |
| KM-6 | Патрон для чистовой обработки |
| 540-100 | Быстросменный резцедержатель |
| 540-111 | Резцовый блок 16х75 мм |
| 540-130 | Сверлильный и расточной блок 30 мм |
| T-SR-300 | Неподвижный люнет до 76 мм |
| T-FR-300 | Подвижный люнет |
| TL-T-01 | Приспособление для обточки конусов |
| T-RT-108 | Приспособление для обточки радиусов |
| T-RTS-10 | Противосуппорт, ход 19 мм |
| T-AIT-06 | 4-х позиционный резцедержатель, 10 мм |
| LB-68-11 | Приспособление для отрезки |
| T-MC-2 | Невращающийся центр |
| T-LC-2 | Вращающийся центр |
| TDS13-MT2 | Сверлильный патрон 1,2-13 мм/МК-2 |
