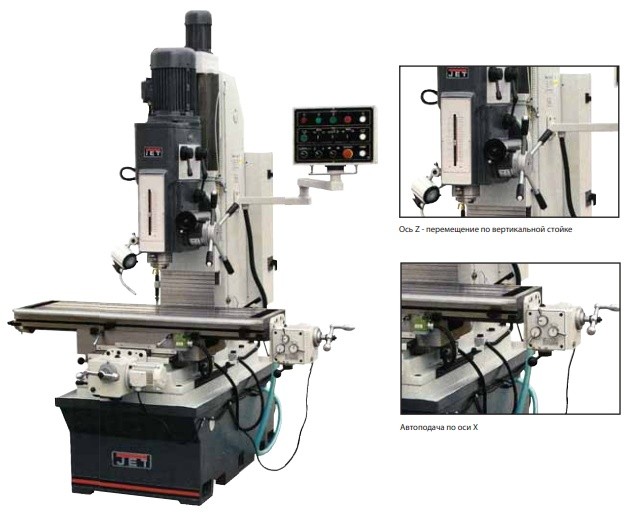

Вертикально-фрезерный станок JMС-1448GH DRO
Описание
- Фрезерная голова перемещается по вертикальной стойке
- Наклон вертикального шпинделя влево/вправо
- Автоматическая подача пиноли шпинделя
- Направление вращения шпинделя влево/вправо
- Автоматическая подача по оси X и Y
- Двигатель подъёма-опускания головы
- Вертикально фрезерный станок имеет встроенную систему подвода СОЖ
- Лампа местного освещения
- Устройство цифровой индикации по 3м осям
Стандартная комплектация
- Цанговый патрон с набором цанг
- 16 мм сверлильный патрон с оправкой
- Переходные втулки ISO40/MK-2, ISO40/MK-3, для сверл
- Лампа местного освещения
- Система подвода СОЖ
- Автоматическая подача по оси X и Y
- Двигатель подъёма-опускания головы
- Тиски фрезерные, ширина губок 160 мм
- Поддон для сбора стружки
Технические характеристики
| Модель | JMC-1448GH DRO |
|---|---|
| Макс. диаметр сверления | 40 мм |
| Макс. диаметр торцевой фрезы | 125 мм |
| Макс. диаметр концевой фрезы | 32 мм |
| Частота вращения шпинделя, 16 | 94-2256 об/мин |
| Конус шпинделя | ISO40 (DIN 2080) |
| Автоподача пиноли шпинделя, 3 | 0,1/0,15/0,3 мм/об |
| Ход пиноли шпинделя | 127 мм |
| Наклон фрезерной головки | 30°, влево / вправо |
| Расстояние шпиндель-стойка | 400мм |
| Расстояние шпиндель-стол | 120-620 мм |
| Размеры стола | 1220х360 мм |
| Перемещение стола по оси X/Y/Z | 600х360х500 мм |
| Автоматическая подача по оси X/Y | 24-720 мм/мин |
| Скорость перемещения по оси Z | 1,3 м/мин |
| Т-образны паз/расстояние, 3 | 14 мм |
| Насос подвода СОЖ | 0,04 кВт |
| Двигатель автоподачи стола | 0,37 кВт |
| Двигатель вертикального перемещения фрезерной головки | 0,55 кВт |
| Выходная мощность | 1,5 кВт / S1-100% |
| Потребляемая мощность | 2,4 кВт / S6 40% |
| Габаритные размеры (ДхШхВ) | 1730х1730х2300 мм |
| Масса | 1750 кг |
| Артикул (380В): | ITA1448GH |
Принадлежности
| Артикул | Описание |
| 385021 | Поворотные тиски 150мм |
| 464816 | Поворотный стол с круглой планшайбой 200мм |
| 50000122 | Патрон шпинделя ISO40/MK-2 |
| 50000123 | Патрон шпинделя ISO40/MK-3 |
| 50000124 | Патрон шпинделя ISO40/B-16 |
| 50000125 | Патрон шпинделя ISO40/ER-32 + комплект цанг |
| 50000126 | Патрон шпинделя ISO40/d22 |
| 50000170 | Комплект прихватов для 14мм Т-образного паза |
| VR1001061 | CS-8 Поворотный стол с 3х кулачковым патроном |
| VR1001024 | TS-3 Задняя бабка с центром для CS-8 |
| VR1001010 | VU-300 Универс.наклон. поворотный стол 300мм |
| VR3303079 | 16H Сверлильный патрон 1-16мм/B16 под ключ |
