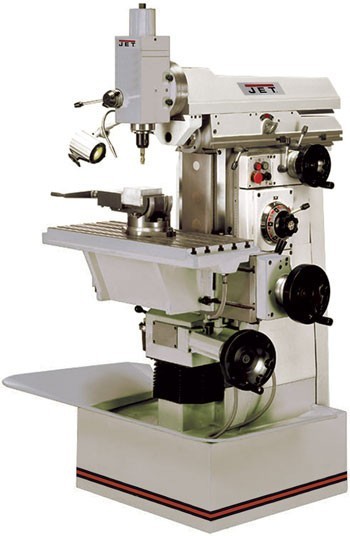

Универсальный фрезерный станок JTM-1230W3 DRO
Описание
- Универсальный фрезерный станок для инструментального производства
- Высокая жесткость конструкции станка
- Компактные размеры станка и удобное расположение органов управления с одной стороны
- Вертикальное и горизонтальное фрезерование
- Автоматическая подача и ускоренное перемещение стола по трем координатам
- Наклон фрезерной головки влево/вправо Широкий рабочий стол 320 мм
- Централизованная система смазки Встроенная система подвода СОЖ
- УЦИ (устройство цифровой индикации) по 3 осям, цена деления 0,005 мм
Базовая комплектация
- Устройство Цифровой Индикации
- Оправки для фрезерования диаметром 16, 22, 27, 32 мм
- Цанговый патрон с набором из 8 цанг 2-12 мм
- Переходные втулки ISO40/MK-1, ISO40/MK-2, ISO40/MK-3; для свёрл
- Опора для горизонтального фрезерования
- Система подвода СОЖ
- Лампа местного освещения
- Поддон для сбора стружки
Технические характеристики
| Модель | JTM-1230W3 DRO |
| Артикул 380В | ITA1230 |
| Конус шпинделя | ISO-40 (DIN2080) |
| Частота вращения шпинделя, 12 | 40 – 1600 об/мин |
| Ход пиноли шпинделя | 80 мм |
| Диапазон наклона головки | 90°, влево/вправо |
| Расстояние ось горизонт. шпинделя - стол | 35 – 425 мм |
| Расстояние ось вертик. шпинделя - стол | 75 – 445 мм |
| Максимальный вылет | 680 мм |
| Размер рабочего стола | 750х320 мм |
| Размер вертикального стола | 830х325 мм |
| Перемещение стола по XxYxZ | 405х200x390 мм |
| Скорость подачи стола XxYxZ | 10 – 380 мм/мин |
| Ускоренное перемещение стола | 1200 мм/мин |
| Т-образный паз/расстояние, 6 (горизонтальный стол) | 14 / 63 мм |
| Т-образный паз/расстояние, 2(вертикальный стол) | 14 / 126 мм |
| Максимальная нагрузка на стол | 300 кг |
| Мощность главного двигателя | 2,2 кВт / S1 100% |
| Мощность двигателя подачи | 0,75 кВт |
| Габаритные размеры (ДxШxВ) | 1390х1430х1820 мм |
| Масса | 1100 кг |
