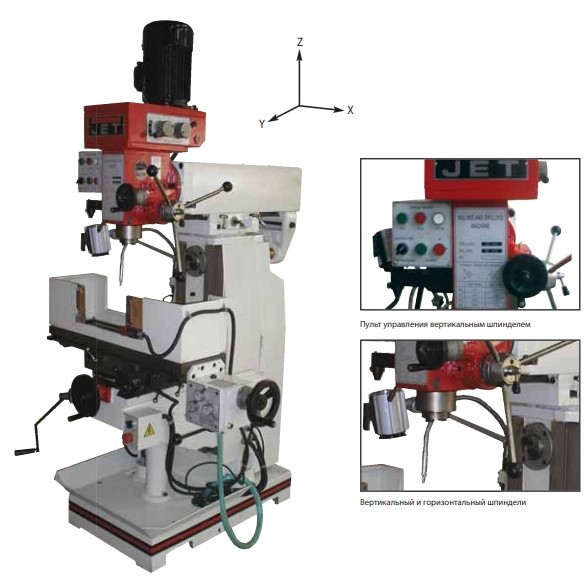

Фрезерные станки JMD-930GH, JMD-939GH
Описание
- Вертикальный и горизонтальный шпиндели
- Наклон вертикального шпинделя влево/вправо
- Регулируемый упор глубины сверления
- Направление вращения шпинделя влево/вправо
- Автоматическая подача по оси Х
- Встроенная система подвода СОЖ
- Лампа местного освещения
Стандартная комплектация
- Зажимная тяга
- Оправка горизонтального шпинделя
- Цанговый патрон с набором цанг
- 16 мм сверлильный патрон с оправкой
- Переходные втулки ISO30/МК-2, ISO30/MK-3
- Лампа местного освещения
- Горизонтально фрезерный станок имеет систему подвода СОЖ
- Автоматическая подача по оси Х
- Тиски фрезерные, ширина губок 160 мм
- Поддон для сбора стружки
- Инструмент для обслуживания
Технические характеристики
| Модель | JMD-930GH | JMD-939GH |
|---|---|---|
| Макс. диаметр сверления | 30 мм, М16 | 30 мм, М16 |
| Макс. диаметр торцевой фрезы | 100 мм | 100 мм |
| Макс. диаметр концевой фрезы | 20 мм | 20 мм |
| ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ | ||
| Частота вращения, 8 | 230-1825 об/мин | 230-1825 об/мин |
| Конус шпинделя | ISO 30 (DIN 2080) | ISO 30 (DIN 2080) |
| Ход пиноли шпинделя | 120 мм | 120 мм |
| Диапазон наклона головки | влево/вправо | влево/вправо |
| Расстояние шпиндель-стойка | 200-550 мм | 200-550 мм |
| Расстояние шпиндель-стол | 100-480 мм | 100-480 мм |
| ГОРИЗОНТАЛЬНЫЙ ШПИНДЕЛЬ | ||
| Частота вращения, 8 | 60-1350 об/мин | 60-1350 об/мин |
| Конус шпинделя | ISO 30 (DIN 2080) | ISO 30 (DIN 2080) |
| Расстояние шпиндель-стол | 0-380 мм | 0-380 мм |
| ФРЕЗЕРНЫЙ СТОЛ | ||
| Размеры стола | 800x240 мм | 1000x240 мм |
| Перемещение стола по оси X и Y | 350x230 мм | 500x230 мм |
| Поворот стола | - | +/- 30° |
| Автоматическая подача по оси Х, 8 | 24-720 мм/мин | 24-720 мм/мин |
| Т-образный паз, 3 | 14 мм | 14 мм |
| Выходная мощность, верт/гориз. | 1,0 кВт/1,0 кВт / S1 100% | 1,0 кВт/1,0 кВт / S1 100% |
| Потребляемая мощность, верт/гориз. | 1,5 кВт/1,5 кВт / S6 40% | 1,5 кВт/1,5 кВт / S6 40% |
| Габаритные размеры (ДхШхВ) | 1280х1100х1920 мм | 1280х1100х1920 мм |
| Масса | 970 кг | 970 кг |
| Артикул (380В) | ITA930GH | ITA939GH |
Принадлежности
| Артикул | Описание |
| 385021 | Поворотные машинные тиски 150 мм |
| 464816 | Поворотный стол с круглой планшайбой 200 мм |
| 50000101 | Устройство автоподачи по оси Y |
| 50000102 | Патрон шпинделя ISO30/MK-2 |
| 50000103 | Патрон шпинделя ISO30/MK-3 |
| 50000104 | Патрон шпинделя ISO30/B16 |
| 50000105 | Патрон шпинделя ISO30/ER32 + комплект цанг |
| 50000106 | Патрон шпинделя ISO30/d22 |
| 50000107 | Автоматическая подача по оси Z |
| 50000165 | Комплект прихватов для 14 мм Т-образного паза |
