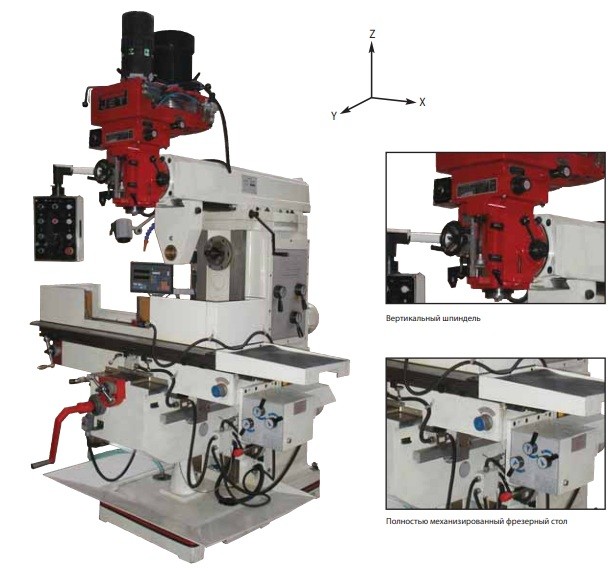

Универсальный фрезерный станок MD-1452TS DRO
Описание
- Вертикальный и горизонтальный шпиндели
- Пневматическая зажимная тяга вертикального шпинделя
- Наклон вертикального шпинделя влево/вправо
- Горизонтально фрезерный станок имеет автоматическую подачу пиноли шпинделя
- Направление вращения шпинделя влево/вправо
- Автоматическая подача по оси X и Y
- Шарико-винтовые пары перемещения стола
- Двигатель подъема-опускания стола
- Встроенная система подвода СОЖ
- Лампа местного освещения
Стандартное исполнение
- Система подвода СОЖ
- Автоматическая подача по оси Х и Y
- Пневматическая тяга вертикального шпинделя
- Лампа местного освещения
- Инструмент для обслуживания
- Оправка горизонтального шпинделя
- Поддон для сбора стружки
- Цанговый патрон с набором цанг
- 16 мм сверлильный патрон с оправкой
- Двигатель подъема-опускания стола
- Переходные втулки ISO40/MK-2, ISO40/MK-3
- Тиски фрезерные, ширина губок 160 мм
Технические характеристики
| Модель: | JMD-1452TS DRO |
|---|---|
| Макс. диаметр сверления: | Ø 40 мм, M16 |
| Макс. диаметр торцевой фрезы: | Ø 125 мм |
| Макс. диаметр концевой фрезы: | Ø 25 мм |
| ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ | |
| Конус шпинделя: | ISO 40 (DIN 2080) |
| Частота вращения шпинделя: 10 | 70 - 3600 об/мин |
| Ход пиноли шпинделя: | 127 мм |
| Диапазон поворота головки: | влево/вправо |
| Расстояние от шпинделя до стола: | 200 - 650 мм |
| Мин. расстояние шпинделя до стойки: | 150 - 550 мм |
| ГОРИЗОНТАЛЬНЫЙ ШПИНДЕЛЬ | |
| Частота вращения шпинделя, 12: | 58-1800 об/мин |
| Конус шпинделя: | ISO 50 (DIN2080) |
| Расстояние шпиндель-стол: | 0-450 мм |
| ФРЕЗЕРНЫЙ СТОЛ | |
| Размеры стола: | 1320 х 360 мм |
| Перемещение стола по оси Х/Y/Z: | 1000х300x450 мм |
| Автоматическая подача по оси X/Y, 8: | 15-379 мм/мин |
| Скорость перемещения по оси Z: | 576 мм/мин |
| Т-образные паз/расстояние: 3 | 18 мм |
| Выходная мощность, верт/гориз.: | 1,0/1,0 кВт / S1 100% |
| Потребляемая мощность, верт/гориз.: | 5,25/1,5 кВт / S6 40% |
| Габаритные размеры: | 2070x2020x2320 мм |
| Масса: | 2500 кг |
| Артикул (380 В): | ITA1452TS |
Принадлежности
| Артикул | Описание |
|---|---|
| 385021 | Поворотные машинные тиски 150мм |
| 464816 | Поворотный стол с круглой планшайбой Ø 200 мм |
| 50000122 | Патрон шпинделя ISO40-MK2 |
| 50000123 | Патрон шпинделя ISO40-MK3 |
| 50000124 | Патрон шпинделя ISO40-В16 |
| 50000125 | Патрон шпинделя ISO40/ER32 + комплект цанг |
| 50000126 | Патрон шпинделя ISO40/d22 |
| 50000170 | Комплект прихватов для 16-мм Т-образного паза |
| VR1001061 | CS-8 Поворотный стол с 3х кулачковым патроном |
| VR1001024 | TS-3 Задняя балка с центром для CS-8 |
| VR1001010 | VU-300 Универс.наклон. поворотный стол 300 мм |
| VR3303079 | 16H Сверлильный патрон 1-16мм/B16 под ключ |
