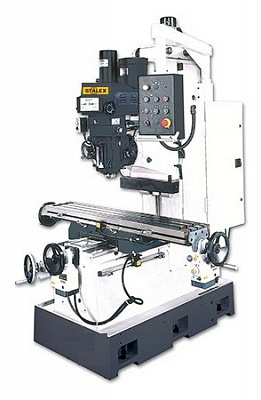

Вертикально-фрезерный станок STALEX BMT 1050V
Описание
Вертикально-фрезерный станок предназначен для фрезерования, сверления и т.п. обрабатываемых резанием металлов и полимерных материалов.
Комплект поставки
- Зажимная тяга
- Устройство подвода СОЖ
- ШВП по осям X/Y(сервомоторы)
- Автоподача по осям X/Y/Z
- Подъем/опускание стола по оси Z - мотор
- Лампа местного освещения
- Инструмент для обслуживания
Особенности
- Массивная конструкция из серого чугуна
- Усиленные упорные подшипники шпинделя
- Поворот головки на угол ± 45° влево/вправо
- Централизованная смазка стола
- ШВП по осям X/Y (сервомоторы)
- Встроенное устройство подвода СОЖ
- Электрокомпоненты Schneiderelectric
- Производитель Тайвань
- Стандарт СЕ
- Лампа местного освещения
Технические характеристики
| STALEX BTM 1050V | |
| Макс. диаметр сверления | 30 мм |
| Макс. диаметр торцевой фрезы | 100 мм |
| Макс. диаметр концевой фрезы | 25 мм |
| Конус шпинделя | NT 40(ISO 40) |
| Диапазон вращения шпинделя(вариатор) | 66 -3165 об/мин |
| Ход пиноли шпинделя | 127 мм |
| Автоподача пиноли шпинделя,3 | 0,04/0,08/0,15 мм/об |
| Расстояние от шпинделя до поверхности стола | 155-695 мм |
| Расстояние шпиндель-стойка | 450 мм |
| Размер рабочего стола | 1270х254 мм |
| Ход рабочего стола: | |
| Ось - X/Y/Z (вручную) | 775х430х550 мм |
| Ось –X/Y/Z(авто) | 700х410х540 мм |
| Т-образные пазы: 3 | 16х63 мм |
| Диапазон поворота фрезерной головы | 45° влево / 45° вправо |
| Привод вертикального шпинделя | ременный |
| Мощность главного электродвигателя | 3,6 кВт |
| Габариты станка | 1870х1485х2330 мм |
| Масса нетто/брутто | 2300/2450 кг |
| Производство | Тайвань |
