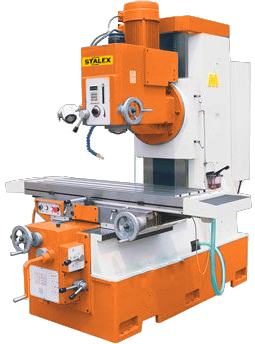

Вертикально-фрезерный станок STALEX XA7140
Описание
Фрезерный станок XA7140 используют для обработки крупногабаритных деталей, главным образом, торцовыми; а также цилиндрическими, концевыми, дисковыми и фасонными фрезами. Обработку деталей можно производить при движущемся столе и неподвижной фрезерной головке, при неподвижном столе и подачи головки или при одновременно движущимся столе и фрезерной головки. Станина станка отлита из чугуна MEEHANITE. Прямоугольные направляющие y, z с высокой жесткостью. Стол закален и отшлифован.Угол наклона головки +/-30 градусов. Бесступенчатая регулировка оборотов.
Технические характеристики
| XA7140 | |
| Конус шпинделя | ISO50 |
| Размер стола | 1400×400 мм |
| Максимальная нагрузка на стол | 800 кг |
| Перемещение X, Y | 800×400 мм |
| Ход пиноли | 105 мм |
| Т-образные пазы | 3-18-100 мм |
| Расстояние между осью шпинделя и колонной | 520 мм |
| Расстояние шпиндель/стол | 150-650 мм |
| Количество передач | Бесступенчатая(вариатор) |
| Диапазон оборотов шпинделя | 18-1800 об/мин |
| Поворот головки | ±30º |
| Подачи по X,Y | (9)18 - 627 мм/мин |
| Подача по Z | 18 - 627 мм/мин |
| Ускоренные подачи | 1670 мм/мин |
| Мощность основного привода | 7,5 кВт |
| Мощность привода ось Z | 0,75 кВт |
| Мощность привода подачи | 0,75 кВт |
| Мощность привода СОЖ | 0.04 кВт |
| Габаритные размеры (Д × Ш × В) | 2290×2040×2120 мм |
| Масса | 3860 кг |
