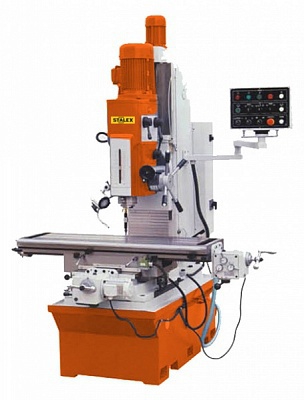

Вертикально-фрезерный станок STALEX XZ5150
Описание
Вертикально-фрезерный станок предназначен для фрезерования, сверления и т.п. обрабатываемых резанием металлов и полимерных материалов.
Комплект поставки
- Сверлильный патрон Ø16 мм
- Оправка сверлильного патрона
- Цанговый патрон с набором цанг (4-16мм)
- Зажимная тяга
- Оправка для расточного патрона
- Фрезерная оправка
- Устройство подвода СОЖ
- Тиски фрезерные, ширина губок 160 мм
- Лампа местного освещения
- Инструмент для обслуживания
Особенности
- Изготовлен из высококачественного серого чугуна, для уменьшения вибраций
- Усиленные упорные подшипники шпинделя
- Поворот головки на угол ± 45° влево/вправо
- Панель управления нового дизайна
- Централизованная смазка стола
- Автоматическая подача по оси Х/Y/Z
- Встроенное устройство подвода СОЖ
- Лампа местного освещения
Технические характеристики
| STALEX XZ5150 | |
| Макс. диаметр сверления | 50 мм |
| Макс. диаметр торцевой фрезы | 125 мм |
| Макс. диаметр концевой фрезы | 32 мм |
| Макс. диаметр растачивания | 100 мм |
| Конус шпинделя | ISO 40 |
| Привод шпинделя | Зубчатая передача |
| Диапазон вращения шпинделя: 16 ступеней | 94 - 2256 об/мин |
| Ход пиноли шпинделя | 125 мм |
| Автоподача пиноли шпинделя | 0,1/0,15/0,3 мм/об |
| Расстояние от шпинделя до поверхности стола | 120-620 мм |
| Размер рабочего стола | 1220х360 мм |
| Ход рабочего стола, X/Y | 600х300 мм |
| Т-образные пазы: 5 | 14 мм |
| Диапазон поворота вертикального шпинделя | 45° влево / 45° вправо |
| Ось –X/Y/Z(авто) | 700х400х406 мм |
| Т-образные пазы: 3 | 16х63 мм |
| Диапазон поворота фрезерной головы | 45° влево / 45° вправо |
| Мощность главного электродвигателя | 2,4 кВт |
| Габариты станка | 1730х1730х2300 мм |
| Масса нетто | 1750 кг |
