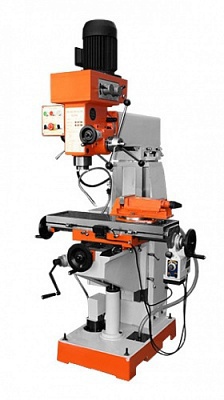

Вертикально-фрезерный станок STALEX ZX7550C
Описание
Вертикально-фрезерный станок предназначен для обработки плоских и корпусных деталей методом фрезерования, сверления, зенкования. Станок выполнен из высококачественного чугуна, что уменьшает возникновения вибраций в процессе работы. Станок в стандартной комплектации оснащен автоматической подачей по оси Х, системой подвода СОЖ и лампой местного освещения. Фрезерная голова станка поворачивается на угол ± 45 градусов. Станок данной модели может применяться в условиях единичного и мелкосерийного производства.
Особенности
- Массивная чугунная конструкция
- Основные узлы станка изготовлены из высокопрочного чугуна или стали
- Вертикальный шпиндель
- Перемещение стола в трёх плоскостях
- Автоматическое перемещение стола по оси Х при помощи электропривода
- Система подачи СОЖ
- Подсветка рабочей зоны станка
- Комплектуется поворотными тисками и оснасткой
- Возможность поворота вертикального шпинделя в обе стороны на 45º
- Устройство цифровой индикации (УЦИ) по трём осям Х/Y/Z (SDS6-3V) - опция
Технические характеристики
| Stalex ZX7550C | |
|---|---|
| Макс. диаметр сверления | 50 мм |
| Макс. диаметр торцевой фрезы | 100 мм |
| Макс. диаметр концевой фрезы | 25 мм |
| Макс. диаметр растачивания | 120 мм |
| Макс. диаметр нарезаемой резьбы | М16 |
| Конус шпинделя | МТ4, R8, ISO30 |
| Диапазон вращения вертикального шпинделя: 8 ступеней | 115 - 1750 об/мин |
| Ход шпинделя | 120 мм |
| Расстояние от шпинделя до поверхности стола | 70-420 мм |
| Размер рабочего стола | 800х240 мм |
| Ход рабочего стола (продольный-поперечный) | 400х230x350 мм |
| Т-образные пазы: 5 | 14 мм |
| Диапазон поворота вертикального шпинделя | 45° влево / 45° вправо |
| Привод вертикального шпинделя | зубчатый |
| Мощность главного электродвигателя | вертикальный 0,85/1,5 кВт |
| Автоматическое перемещение стола электроприводом | стандартная комплектация |
| Устройство цифровой индикации (УЦИ) по осям Х/Y/Z | дополнительная комплектация |
| Система подачи СОЖ | стандартная комплектация |
| Размер | 1140х1220х2220 мм |
| Вес нетто/брутто | 630/800 кг |
