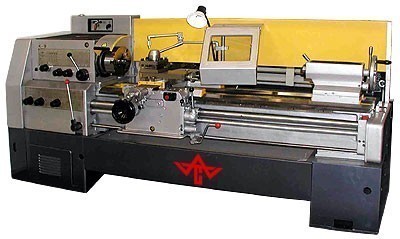

Станок токарно-винторезный 16В20
Станок токарно-винторезный модель 16В20 предназначен для выполнения разнообразных токарных работ, в том числе для нарезания метрической, модульной, дюймовой и питчевой резьб на заготовках, устанавливаемых в центрах или патроне. Вид климатического исполнения - УХЛ4 по ГОСТ 15150-69. Класс точности станка - Н по ГОСТ 8-82.
- Все основные части станка изготовлены из высококачественной стали, что обеспечивает их надежную долговечную работу.
- Термообработанные и шлифованные направляющие станины, зубчатые колеса и валы обеспечивают длительный срок службы и повышенную точность обработки.
- Задняя бабка оснащена механическим разгрузочным устройством, обеспечивающим плавность и легкость ее перемещения.
- Станок оснащен коробкой подач и фартуком, имеющим собственный привод ускоренного перемещения суппорта и каретки, что улучшает динамику работы станка на ускоренном ходу, позволяющими нарезать дюймовые резьбы 11 и 19 ниток на дюйм без замены сменных зубчатых колес.
- Коробка скоростей, коробка подач и фартук снабжены автономной системой смазки.
- Конструкция станка позволяет устанавливать на шпиндельный узел электромеханический, гидравлический или пневматический патроны для зажима заготовок.
- Станок сертифицирован на соответствие требованиям безопасности.
Технические характеристики
| Наибольшая длина обрабатываемой заготовки, мм | 750 | |||
| Наибольшая диаметр обрабатываемой заготовки, мм | Над суппортом Над направляющими В выемке станины |
220 445 620 |
||
| Шпиндель | Конец шпинделя по ГОСТ 12593-93 Диаметр отверстия шпинделя, мм Центр в шпинделе по ГОСТ 13214-79 |
6 54 7032-0043 (Морзе 6) |
||
| Привод | Количество скоростей шпинделя Диапазон оборотов, об/мин Мощность главного двигателя, кВт |
24 10-1400 7,5 |
||
| Подачи, мм/об | Диапазон продольной подачи Диапазон поперечной подачи |
0,04-24,6 0,02-12,3 |
||
| Резьбы | Шаг метричекой резьбы, мм Шаг дюймовой резьбы, нит\1'' Шаг модульной резьбы, модуль Шаг питчевой резьбы, питч |
0,5-224 77-0,125 0,5-224 77-0,125 |
||
| Габариты, мм | Габаритные размеры для расстояний между центрами Длина Ширина Высота |
750 2550 1190 1450 |
||
| Масса станка, кг | 1600 | |||
