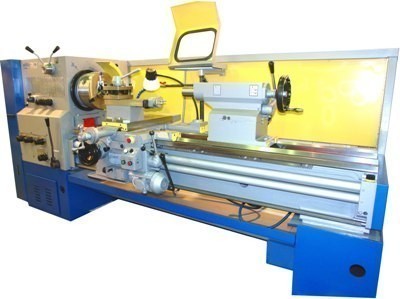

Токарно-винторезный станок ГС526У с РМЦ 1000 мм
Описание
Токарный станок ГС526У используют для выполнения разнообразных токарных работ, расточки и обточки конических, фасонных и цилиндрических поверхностей, зенкерования, развертывания и сверления отверстий, а также для нарезания метрической, модульной, дюймовой, питчевой резьбы.
Это оборудование может применяться для обработки заготовок длиной до 1000 мм из материалов разной степени твердости в различных отраслях промышленности от единичного до крупносерийного производства.
Технические характеристики
| Параметр | Величина |
| Наибольший диаметр обрабатываемой заготовки, мм | |
| над станиной | 500 |
| над суппортом | 275 |
| Наибольшая длина обрабатываемой заготовки, мм | 1000 |
| Центр в шпинделе с конусом по ГОСТ 13214-79 | Морзе 6 |
| Диаметр цилиндрического отверстия в шпинделе, мм | 55 |
| Наибольшая высота резца устанавливаемого на станке, мм | 25 |
| Количество скоростей шпинделя | 22 |
| Пределы частоты вращения шпинделя, мин-1 | 16..2000 |
| Пределы рабочих подач суппорта, мм/оборот: продольных/поперечных | 0,05..2,8/0,025..1,4 |
| Наибольший крутящий момент на шпинделе, кНм | 1 |
| Мощность привода главного движения, кВт | 7,5 (11*) |
| Габаритные размеры станка, мм | 2800 x 1265 x 1305 |
| Масса станка (нетто/брутто), кг | 3100/3500 |
| Габаритные размеры упаковки, мм | 3000 x 1465 x 1950 |
| Класс точности по ГОСТ 8-82 | П |
