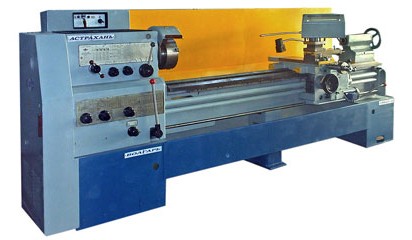

Токарно-винторезный станок 1В62Г
Станок токарно-винторезный модель 1В62Г предназначен для выполнения разнообразных токарных работ, в том числе для нарезания метрической, модульной, дюймовой и питчевой резьб на заготовках, устанавливаемых в центрах или патроне. Вид климатического исполнения - УХЛ4 по ГОСТ 15150-69. Класс точности станка - Н по ГОСТ 8-82Е.
- Все основные части станка изготовлены из высококачественной стали, что обеспечивает их надежную долговечную работу.
- Термообработанные и шлифованные направляющие станины, зубчатые колеса и валы обеспечивают длительный срок службы и повышенную точность обработки. Задняя бабка оснащена механическим разгрузочным устройством, обеспечивающим плавность и легкость ее перемещения.
- Станок оснащен коробкой подач и фартуком имеющим собственный привод ускоренного перемещения суппорта и каретки, что улучшает динамику работы станка на ускоренном ходу, позволяющими нарезать дюймовые резьбы 11 и 19 ниток на дюйм без замены сменных зубчатых колес.
- Коробка скоростей, коробка подач и фартук снабжены автономной системой смазки.
- Конструкция станка позволяет устанавливать на шпиндельный узел электромеханический, гидравлический или пневматический патроны для зажима заготовок.
- Станок сертифицирован на соответствие требованиям безопасности.
Технические характеристики
| Наибольшая длина обрабатываемой заготовки, мм | 1000; 1500 | |||
| Наибольший диаметр обрабатываемой заготовки, мм | Над направляющими Над суппортом В выемке станины |
220 620 |
||
| Шпиндель | Конец шпинделя по ГОСТ 12593-93 Диаметр отверстия шпинделя, мм Центр в шпинделе с конусом Морзе по ГОСТ 13214-79 |
6 54 7032-0043 (Морзе 6) |
||
| Привод | Количество скоростей шпинделя Диапазон оборотов, об/мин Мощность главного двигателя, кВт |
24 10-1400 7,5 |
||
| Подачи, мм/об | Диапазон продольной подачи Диапазон поперечной подачи |
0,04-24,6 0,02-12,3 |
||
| Резьбы | Шаг метричекой резьбы, мм Шаг дюймовой резьбы, нит\1'' Шаг модульной резьбы, модуль Шаг питчевой резьбы, питч |
0,5-224 77-0,125 0,5-224 77-0,125 |
||
| Габаритные размеры для расстояний между центрами, мм | 1000 | 1500 | ||
| Габариты станка, мм | Длина Ширина Высота |
2800 1190 1450 |
3300 1190 1450 |
|
| Масса станка, кг | 2430 | 2800 | ||
