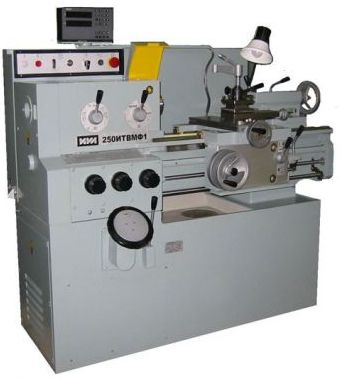

Токарно-винторезный станок с УЦИ 250ИТВМ.Ф1
Описание
Токарно-винторезный станок высокой точности 250ИТВМ.Ф1 предназначен для выполнения разнообразных токарных работ в центрах, цанговых или кулачковых патронах, а также для нарезания метрических, модульных, дюймовых резьб. Станок оснащен системой цифровой индикации (УЦИ).
Особенности
- Широкий диапазон чисел оборотов и подач обеспечивает производительную обработку при хорошем качестве поверхности.
- Преселективное управление скоростями шпинделя позволяет подготовить последующее включение во время работы станка и быстро осуществить его в нужный момент.
- Мнемоническое управление подачами станка обеспечивается одной рукояткой, направление включения которой совпадает с направлением выбранного перемещения суппорта с резцовой головкой.
- Беззазорная фиксация резцовой головки обеспечивает высокую жесткость и точность установки.
- Ходовой винт смазывается автоматически при нарезании резьбы.Конструкция шпиндельного узла позволяет быстро сменить приводные ремни без разборки узла.
- Станина станков 250ИТВМФ1 изготовлена из хромо-никелевого чугуна, направляющие закалены токами высокой частоты и отшлифованы.
- Механизм останова, расположенный в фартуке, предохраняет механизмы подач от перегрузок, а также позволяет работать по жесткому упору при точении.
- Привод главного движения осуществляется от электрического двигателя через двенадцати скоростной редуктор, клиновые и поликлиновые ремни.
- При повороте маховика в двух селекторных дисках создается определенная комбинация отверстий под фиксирующие пальцы рычагов, переключающих блоки шестерен.После этого оттягиванием рукоятки на себя сначала осуществляется притормаживание вращающихся шестерен, а затем их переключение.
- В передней бабке размещены приемный шкив, шпиндель, перебор 1:8, звено увеличения шага резьбы.
- Для точного отсчета поперечных перемещений токарного станка 250ИТФМ.Ф1 предусмотрен механизм-верньер, позволяющий осуществлять перемещения 0,005 мм/оборот.Коробка подач обеспечивает широкий диапазон величин нарезаемой резьбы, продольной и поперечной подач.Для нарезания точной резьбы предусмотрено прямое соединение ходового винта с гитарой, минуя механизм коробки подач.
- Фартук закрытого типа обеспечивает продольные и поперечные подачи суппорта вручную и механически от ходового валика, а также нарезание резьбы при помощи ходового винта.Управление подачами осуществляется одной рукояткой.Направление включения рукоятки совпадает с направлением перемещения суппорта.Наличие блокировочного устройства исключает возможность одновременного включения ходового винта и ходового валика, а также продольной и поперечной подач.
- На станке устанавливаются электродвигатели и аппаратура, рассчитанные на напряжение 380 В трехфазного переменного тока частотой 50 Гц, напряжении местного освещения 36 В.
- Подключение станка к электросети осуществляется пакетным включателем.
Технические характеристики
| Наименование параметра, размерность | Величина параметра |
| Максимальная длина обрабатываемого изделия, мм | 500 |
| Максимальный диаметр обрабатываемого изделия над суппортом, мм | 168 |
| Максимальный диаметр обрабатываемого изделия над станиной, мм | 240 |
| Максимальный диаметр прутка, обрабатываемого в патроне, мм | 24 |
| Максимальное сечение резца, мм | 16 x 16 |
| Конец шпинделя по ГОСТ 12593-93 | 4 |
| Размер внутреннего конуса шпинделя | Морзе 4 |
| Размер внутреннего конуса пиноли задней бабки | Морзе 3 |
| Перемещение пиноли токарного станка, мм | 85 |
| Частота вращения шпинделя, мин-1 | 25-2500 |
| Продольная подача, мм/оборот | 0,001-1,8 |
| Поперечная подача, мм/оборот | 0,005-0,9 |
| Шаг нарезаемой резьбы дюймовый, ниток на 1' | 24-0,5 |
| Мощность привода главного движения, кВт | 3 |
| Класс точности по ГОСТ 8-82 | В |
| Шероховатость образца изделия, мкм | 0,63 |
| Габаритные размеры, мм, не более | 1790 x 955 x 1580 |
| Масса, кг, не более | 1290 |
