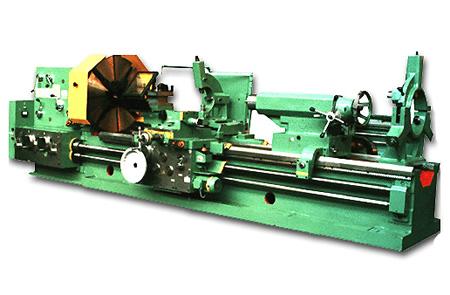

Токарно-винторезный станок 1Н65
Модели
- станок 1Н65-3 с РМЦ 3000 мм
- станок 1Н65-5 с РМЦ 5000 мм
Описание
Оборудование этого типа предназначено для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьбы: метрической, дюймовой, модульной, питчевой.
Высокая мощность привода и жесткость токарного станка 1Н65, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
Особенности
- жесткость, устойчивость к вибрации и температурная стабильность конструкции позволяют получать необходимую точность обработки;
- 2-х призменные направляющие станины в сочетании с высокой надежностью других узлов обеспечивают длительный срок эксплуатации станка с сохранением первоначальной точности;
- точение длинных конусов производится одновременным выполнением продольной подачи суппорта и подачи резцовых салазок при соответствующем их повороте;
- коробка подач обладает высокой жесткостью кинематической цепи;
- все силовые зубчатые колеса кинематической цепи изготовлены из легированной стали, закалены и отшлифованы;
- ограждения зоны резания и патрона, электрические и механические блокировки гарантируют безопасную работу на станке;
- по заказу станки оснащаются задней бабкой с механизированным перемещением по станине.
Технические характеристики
| Наименование параметра | Величина |
| Наибольший диаметр устанавливаемой и обрабатываемой заготовки, мм: | |
| над станиной | 1000 |
| над суппортом | 650 |
| Наибольшая длина обрабатываемой заготовки, мм | 1000/3000/5000/6000/8000/10000/12000 |
| Длина выемки в станине от зеркала патрона, мм | 390* |
| Наибольший вес устанавливаемой заготовки, кг | 8000**/10000 |
| Высота резца, устанавливаемого в резцедержателе, мм | 50 |
| Размер конца шпинделя передней бабки по DIN | 2-15М |
| Внутренний конус в шпинделе бабки шпиндельной (метрический) | 140 |
| Количество ступеней частот вращения шпинделя | 24 |
| Диаметр цилиндрического отверстия в шпинделе, мм | 128 |
| Пределы частот вращения шпинделя, оборотов/минуту | 5-500 |
| Пределы рабочих подач, мм/оборот: | |
| продольных | 0,06-2,42 (0,06-19,36***) |
| поперечных | 0,022-0,88 (0,022-7,04***) |
| резцовых салазок | 0,022-0,88 (0,022-7,04***) |
| Пределы шагов нарезаемой резьбы: | |
| метрической, мм | 1-96 |
| дюймовой, ниток/дюйм | 24-0,25 |
| модульной, модуль | 0,5-24 |
| питчевой, питч диаметр | 96-1 |
| Ускоренное перемещение суппорта, мм/минуту: | |
| продольное | 3000 |
| поперечное и резцовых салазок | 1000 |
| Наибольшее усилие резания, кН | 41 |
| Наибольший крутящий момент на шпинделе, кН | 9,5 |
| Мощность главного привода, кВт | 22 |
| Габаритные размеры, мм: | |
| длина | 4100/6140/8180/9190/11380/13210/15210 |
| ширина | 2200 |
| высота | 1770/1880 |
| Масса, кг | 9850/12800/15750/16140/17730/20300/23500 |
Примечания:
* - для станков с выемкой в станине с РМЦ 1000, 3000 мм;
** - для станков с РМЦ 1000, 3000, 5000 мм;
*** - только для частоты вращения шпинделя 5-63 оборотов/минуту (вместо 33 и 55 оборотов/минуту).
