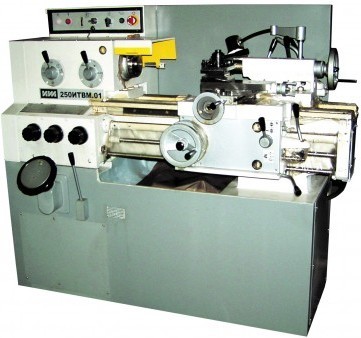

Токарный станок 250ИТВМ.01
Описание
Токарно-винторезный станок 250ИТВМ.01 предназначен для выполнения разнообразных токарных работ в центрах, цанговых или кулачковых патронах, а также для нарезания метрической, модульной, дюймовой резьбы.
Оборудование для токарной обработки этой модели дополнительно оснащен системой цифровой индикации.
Особенности
- Широкий диапазон чисел оборотов и подач обеспечивает производительную обработку при хорошем качестве поверхности. Преселективное управление скоростями шпинделя позволяет подготовить последующее включение во время работы станка и быстро осуществить его в нужный момент.
- Мнемоническое управление подачами обеспечивается одной рукояткой токарного станка 250ИТВМ.01, направление включения которой совпадает с направлением выбранного перемещения суппорта с резцовой головкой.
- Беззазорная фиксация резцовой головки обеспечивает высокую жесткость и точность установки. Ходовой винт смазывается автоматически при нарезании резьбы. Конструкция шпиндельного узла позволяет быстро сменить приводные ремни без разборки узла.
- Станина станков 250-ИТВМ.01 изготовлена из хромоникелевого чугуна, направляющие закалены токами высокой частоты и отшлифованы. Механизм останова, расположенный в фартуке, предохраняет механизмы подач от перегрузок, а также позволяет работать по жесткому упору при точении.
- Привод главного движения осуществляется от электродвигателя через двенадцати скоростной редуктор, клиновые и поликлиновые ремни. При повороте маховика в двух селекторных дисках создается определенная комбинация отверстий под фиксирующие пальцы рычагов, переключающих блоки шестерен. После этого оттягиванием рукоятки на себя сначала осуществляется притормаживание вращающихся шестерен, а затем их переключение. В передней бабке токарно-винторезного станка 250ИТВМ.01 размещены приемный шкив, шпиндель, перебор 1:8, звено увеличения шага резьбы.
- Для точного отсчета поперечных перемещений предусмотрен механизм-верньер, позволяющий осуществлять перемещения 0,005 мм/оборот. Коробка подач обеспечивает широкий диапазон величин нарезаемой резьбы, продольной и поперечной подач. Для нарезания точной резьбы предусмотрено прямое соединение ходового винта с гитарой, минуя механизм коробки подач.
- Фартук закрытого типа обеспечивает продольные и поперечные подачи суппорта вручную и механически от ходового валика, а также нарезание резьбы при помощи ходового винта. Управление подачами осуществляется одной рукояткой. Направление включения рукоятки совпадает с направлением перемещения суппорта.
- Наличие блокировочного устройства исключает возможность одновременного включения ходового винта и ходового валика, а также продольной и поперечной подач.
- На токарном станке 250-ИТВМ.01 устанавливаются электродвигатели и аппаратура, рассчитанные на напряжение 380 В трехфазного переменного тока частотой 50 Гц, напряжении местного освещения 36
Технические характеристики
| Наименование параметра | Величина | |
| Максимальная длина обрабатываемого изделия, мм | 500 | |
| Максимальный диаметр над суппортом | 168 | |
| Максимальный диаметр прутка, обрабатываемого в патроне, мм | 24 | |
| Максимальное сечение резца, мм | 16 x 16 | |
| Конец шпинделя по ГОСТ 12593-93 | 4 | |
| Размер внутреннего конуса шпинделя | Морзе 4 | |
| Размер внутреннего конуса пиноли задней бабки | Морзе 3 | |
| Перемещение пиноли, мм | 85 | |
| Частота вращения шпинделя, мин-1 | 25-2500 | |
| Продольная подача, мм/оборот | 0,001-1,8 | |
| Поперечная подача, мм/оборот | 0,005-0,9 | |
| Шаг нарезаемой резьбы дюймовый, ниток на 1' | 24-0,5 | |
| Мощность привода главного движения, кВт | 3 | |
| Класс точности по ГОСТ 8-82 | В | |
| Шероховатость образца изделия, мкм | 0,63 | |
| Габаритные размеры, мм, не более | 1790 x 810 x 1400 | |
| Масса, кг, не более | 1180 | |
