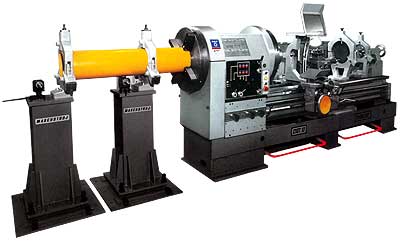

Трубонарезные токарные станки C10Т.10; C10Т.12
Описание
Трубонарезные токарные станки C10T.10; C10T.12 предназначены для токарной обработки труб и деталей трубных соединений, применяемых в нефтегазовой отрасли. Трубонарезные станки оснащены двумя трехкулачковыми патронами, конусной линейкой и двумя люнетами поддержки с роликовыми пинолями.
Трубонарезной станок может использоваться для выполнения разнообразных токарных работ, в том числе нарезания метрической, дюймовой, модульной и питчевых резьб.
Технические характеристики
| Наименование параметра | C10Т.10 | C10Т.12 |
|---|---|---|
| Высота центров, мм | 400 | 400 |
| Диаметр обработки над станиной, мм | 800 | 800 |
| Диаметр обработки над суппортом, мм | 560 | 560 |
| Диаметр обработки над выемкой в станине, мм | 990 | 990 |
| Ширина направляющих, мм | 560 | 560 |
| Расстояние между центрами, мм | 1500, 2000, 3000 ... 6000 | 1500, 2000, 3000 ... 6000 |
| Шпиндель - передний конец DIN 55026, №A20 - диаметр отверстия шпинделя, мм - конусное отверстие шпинделя, Metric |
11 260 315 |
12 315 360 |
| Передняя бабка - количество скоростей шпинделя - диапазон оборотов, об/мин. - мощность главного привода, кВт |
12 8-400 11(15) |
12 8-400 11(15) |
| Подачи - количество подач - диапазон продольных подач, мм/об. - диапазон поперечных подач, мм/об. |
76 0,02-7,2 0,01-3,53 |
76 0,02-7,02 0,01-3,53 |
| Резьба - количество резьб 76 - шаг миллиметровой резьбы, мм - шаг дюймовой резьбы, вит/1 - шаг модульной резьбы, мм - шаг диаметральной резьбы, DP |
64 0.5-150 60-13/64 0.125-37.5 240-13/16 |
64 0.5-150 60-13/64 0.125-37.5 240-13/16 |
| Перемещения - ход поперечных салазок, мм - ход верхних салазок, мм - диаметр пиноли, мм - конус пиноли, Морзе - ход пиноли, мм |
420 145 110 No.6 200 |
420 145 110 No.6 200 |
| Вес (для РМЦ 2000 мм), кг | 6000 | 6100 |
