Станок токарно-винторезный 1В625М (1В625)

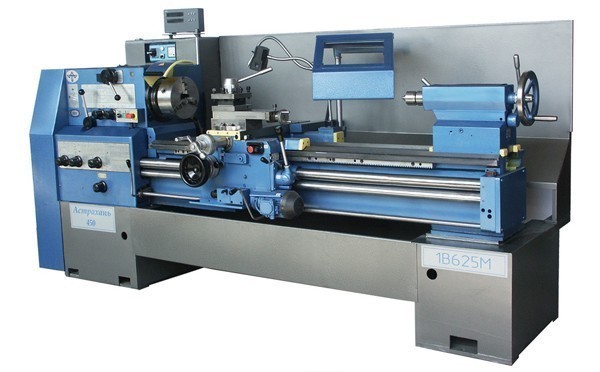

Перспективная разработка Астраханского станкостроительного завода станок токарно-винторезный модель 1В625M. Предназначен для выполнения разнообразных токарных работ, в том числе для нарезания метрической, модульной, дюймовой и питчевой резьб на заготовках, устанавливаемых в центрах или патроне. Исполнение и категория размещения станка в части условий эксплуатации - УХЛ4 по ГОСТ 15150-69.
Основные отличия и преимущества станка 1В625М от станка 1В625:
- Удельный расход электроэнергии снижен на 10% при равнозначных условиях резания.
- Обеспечена возможность обработки конических поверхностей длиной до 400 мм и углом до 14 без применения дополнительных приспособлений, например, конусной линейки (техническое решение охраняется патентами РФ № 68395, №68396). Поставляется как дополнительная опция.
- В станке применена оригинальная конструкция облегченной станины повышенной жесткости, что подтверждено расчетами, силовыми и точностными испытаниями.
- Производительность станка увеличилась на 10% за счет применения в его конструкции электромеханической системы управления шпиндельным узлом (при помощи переключателя и электромагнитных муфт, снижающих усилие переключения шпиндельного узла).
- Диапазон частот вращения шпинделя расширен и составляет от 10 до 2000 оборотов в минуту.
- Торможение шпинделя производится электромагнитной муфтой, что сокращает время остановки шпинделя и позволяет производить нарезание резьбы в упор;
- Применение 2-х скоростного электродвигателя упростило кинематику передней бабки станка, что привело к увеличению его надежности, снижению шумовых характеристик.
- Увеличен диаметр проходного внутреннего отверстия шпинделя до 70 мм, что расширяет технологические возможности использования станка.
- Применение УЦИ 5100 (устройство цифровой индикации) повысило удобство и точность отсчета продольных и поперечных перемещений суппорта до 0,01 мм, что обеспечивает соответствие требованиям национальных и международных стандартов.
- Увеличена жесткость шпиндельного узла за счет применения увеличенного типоразмера подшипников, что повышает ресурс по точности станка.
- Современный дизайн станка, удобство эксплуатации и обслуживания повышают эффективность его использования, создают дополнительные преимущества перед существующими аналогами.
- Баланс качества, потребительских свойств и цены является оптимальным.
Технические характеристики
| Наибольшая длина обрабатываемой заготовки, мм | 1000; 1500; 2000 | |||
| Наибольший диаметр обрабатываемой заготовки, мм | Над направляющими Над суппортом В выемке станины |
500 290 690 |
||
| Шпиндель | Конец шпинделя по ГОСТ 12593-93 Диаметр отверстия шпинделя, мм Центр в шпинделе по ГОСТ 13214-79 |
6 70 7032-0054 (Метр.80) |
||
| Привод | Количество скоростей шпинделя Диапазон оборотов, об/мин Мощность 2-х скоростного главного двигателя, кВт |
24 10-2000 7,1/6 |
||
| Подачи, мм\об | Диапазон продольной подачи Диапазон поперечной подачи |
0,032-28,0 0,016-14,0 |
||
| Резьбы | Шаг метричекой резьбы, мм Шаг дюймовой резьбы, нит\1'' Шаг модульной резьбы, модуль Шаг питчевой резьбы, питч |
0,5-224 77-0,125 0,5-224 77-0,125 |
||
| Габаритные размеры для расстояний между центрами, мм | 1000 | 1500 | 2000 | |
| Габариты станка, мм | Длина Ширина Высота |
2800 1370 1700 |
3300 1370 1700 |
3800 1370 1700 |
| Масса станка, кг | 2430 | 2800 | 3100 | |
